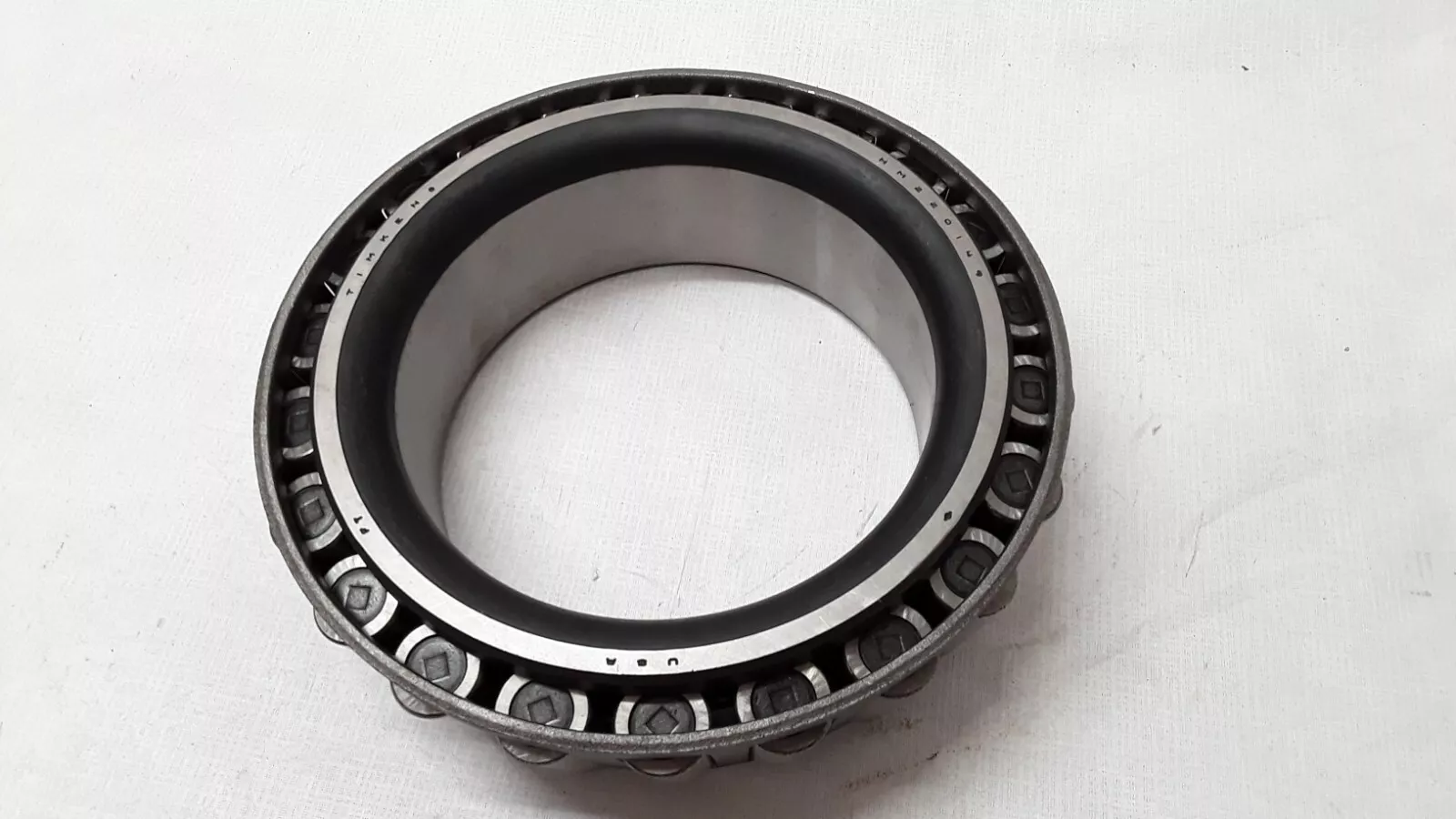

TIMKEN HM220149-90X21轴承尺寸、参数、图纸、互换、价格
H
M
2
2
0
1
4
9
-
9
0
X
2
1
HM：重中型承载
2：24º < 锥角 < 25º30'
201：内径范围：4-5 in
49：部件代号，49表示内圈，内圈基本代号：220149
-9：装配号
0X：未知后缀
21：材料代码，代号：21
HM：
重中型承载
2：
24º < 锥角 < 25º30'
201：
内径范围：4-5 in
49：
部件代号，49表示内圈，内圈基本代号：220149
-9：
装配号
0X：
未知后缀
21：
材料代码，代号：21
| 技术规格 | |
| 锥体零件号 | HM220149 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
118000 lbf 523000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
30500 lbf 136000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
3.9360 in 99.974 mm |
| B - 锥体宽度 |
1.6535 in 41.999 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.31 in 7.870 mm |
| da - 锥体正面背衬直径 |
4.25 in 108 mm |
| db - 锥体背面背衬直径 |
4.84 in 122.9 mm |
| Ab - 保持架锥体正面游隙 |
0.12 in 3 mm |
| Aa - 保持架锥体背面游隙 |
0.07 in 1.8 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.34 in -8.6 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
17500 lbf 77800 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
67500 lbf 300000 N |
| C₀ - 静态径向载荷额定值 |
98500 lbf 438000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
9960 lbf 44300 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.76 |
| G₁ - 发热系数（滚子滚道） | 203.6 |
| G₂ - 发热系数（挡边-滚子端） | 45.9 |
| Cg - 几何因子ˡ⁹ˡ | 0.0981 |
