FAG 3312-B-2Z-TVH轴承尺寸、参数、图纸、互换、价格

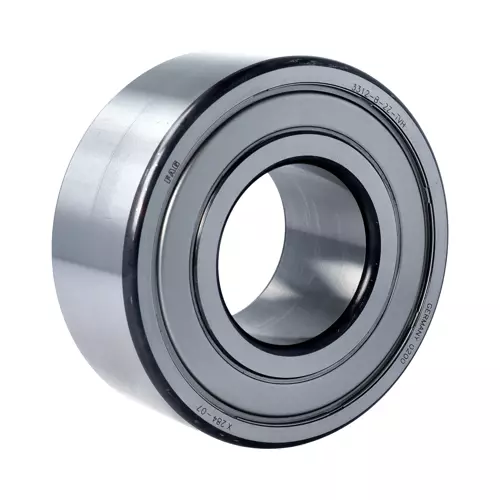

FAG 3312-B-2Z-TVH轴承
更新日期：2025-01-23 11:25:24
市场价：￥0元
销售价：电话咨询
库存：0套
FAG 3312-B-2Z-TVH轴承属于角接触球轴承33..-B-2Z-TVH，双列，带防尘盖，塑料保持架。
后缀列表：【-B：外部尺寸相同，内部结构优化】【-2Z：两侧带间隙式金属防尘盖】【-TVH：滚动体引导，卡爪式聚酰胺实体保持架】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
3
3
1
2
-
B
-
2
Z
-
T
V
H
3：角接触球轴承
3：直径系列：3系列
12：内径代号，内径：60 mm
-B：外部尺寸相同，内部结构优化
-2Z：两侧带间隙式金属防尘盖
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
3：
角接触球轴承
3：
直径系列：3系列
12：
内径代号，内径：60 mm
-B：
外部尺寸相同，内部结构优化
-2Z：
两侧带间隙式金属防尘盖
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
| 主要尺寸&性能数据 | ||
| d | 60 mm | 内径 |
| D | 130 mm | 外径 |
| B | 54 mm | 宽度 |
| Cr | 126,000 N | 径向额定动载荷 |
| C0r | 103,000 N | 径向额定静载荷 |
| Cur | 5,300 N | 径向疲劳极限载荷 |
| nG | 3,950 1/min | 极限转速 |
| nϑr | 5,000 1/min | 参考转速 |
| 2.82 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 108.7 mm | 外圈肩径 |
| D2 | 113.14 mm | 外圈口径 |
| d1 | 81.25 mm | 内圈肩径 |
| d2 | 77.24 mm | 内径内圈 |
| a | 67.3 mm | 压力锥顶点之间的距离 |
| α | 25 ° | 接触角 |
| 安装参数 | ||
| da min | 72 mm | 轴肩最小直径 |
| Da max | 118 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
