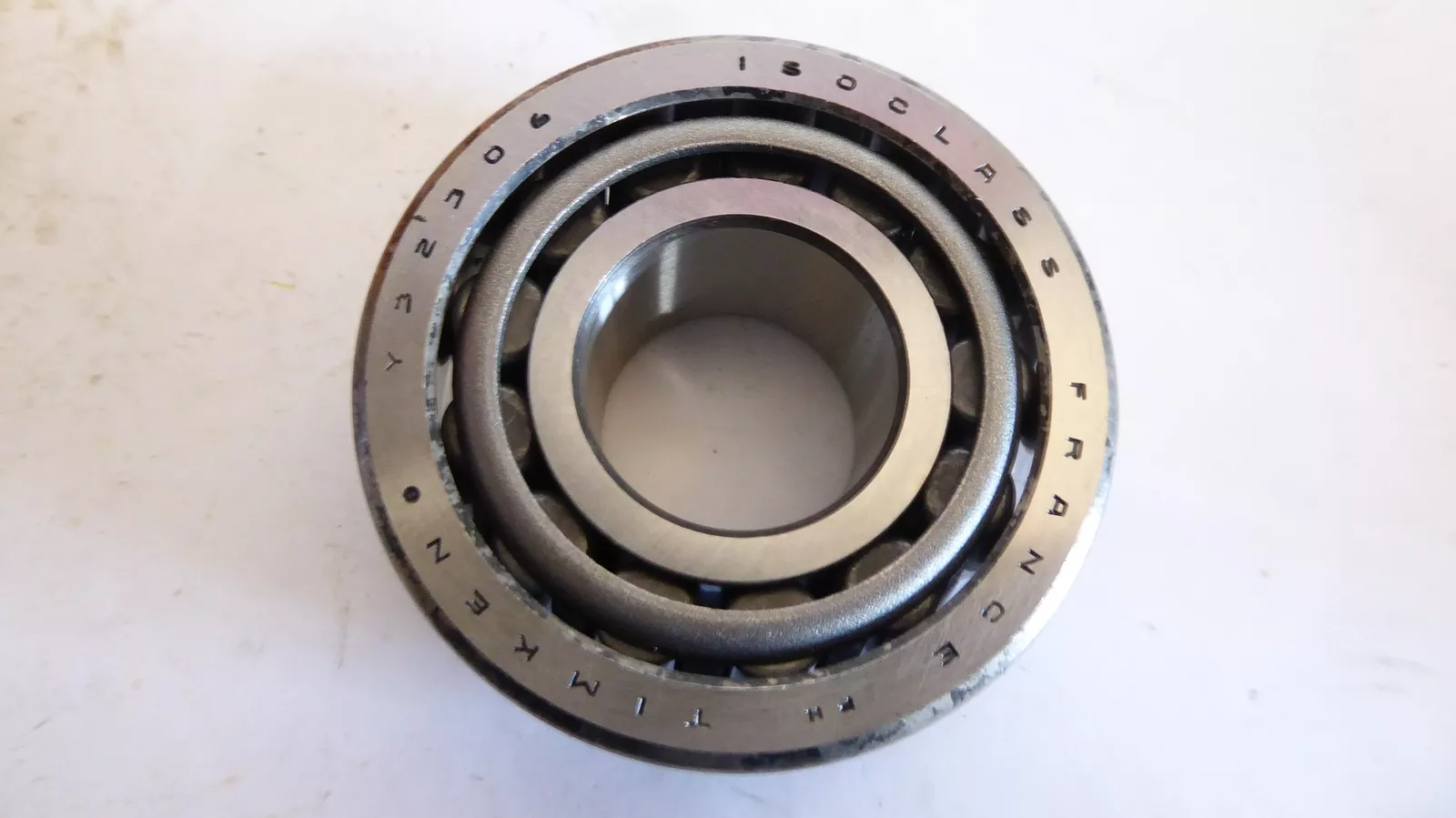

TIMKEN X32306/Y32306轴承尺寸、参数、图纸、互换、价格
X
3
2
3
0
6
/
Y
3
2
3
0
6
X：ISO 标准尺寸
3：25º30' < 锥角 < 27º
23：内径范围：1-2 in
06：部件代号，06表示内圈，内圈基本代号：32306
/：分隔符
Y：ISO 标准尺寸外圈
3：25º30' < 锥角 < 27º
23：内径范围：1-2 in
06：部件代号，06表示内圈，内圈基本代号：32306
X：
ISO 标准尺寸
3：
25º30' < 锥角 < 27º
23：
内径范围：1-2 in
06：
部件代号，06表示内圈，内圈基本代号：32306
/：
分隔符
Y：
ISO 标准尺寸外圈
3：
25º30' < 锥角 < 27º
23：
内径范围：1-2 in
06：
部件代号，06表示内圈，内圈基本代号：32306
| 技术规格 | |
| 系列 | 32306 |
| 锥体零件号 | X32306 |
| 外圈零件号 | Y32306 |
| 设计单元 | 公制 |
| 轴承净重 |
0.6 Kg 1.2 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 32306 |
| 尺寸规格 | |
| d - 内径 |
30 mm 1.1811 in |
| D - 外圈外径 |
72 mm 2.8346 in |
| B - 锥体宽度 |
27.000 mm 1.0630 in |
| C - 外圈宽度 |
23.000 mm 0.9055 in |
| T - 轴承宽度 |
28.750 mm 1.1319 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
1.520 mm 0.06 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.52 mm 0.06 in |
| da - 锥体正面背衬直径 |
37 mm 1.46 in |
| db - 锥体背面背衬直径 |
40.5 mm 1.59 in |
| Da - 外圈正面背衬直径 |
66.50 mm 2.62 in |
| Db - 外圈背面背衬直径 |
61.98 mm 2.44 in |
| Ab - 保持架锥体正面游隙 |
3.3 mm 0.13 in |
| Aa - 保持架锥体背面游隙 |
2.3 mm 0.09 in |
| a - 有效中心位置ˡ³ˡ |
-10.7 mm -0.42 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
26900 N 6050 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
104000 N 23300 lbf |
| C₀ - 静态径向载荷额定值 |
89800 N 20200 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
14500 N 3260 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.85 |
| e - ISO标准系数ˡ⁸ˡ | 0.31 |
| Y - ISO标准系数ˡ⁹ˡ | 1.9 |
| G₁ - 发热系数（滚子滚道） | 20.6 |
| G₂ - 发热系数（挡边-滚子端） | 8.6 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0654 |
