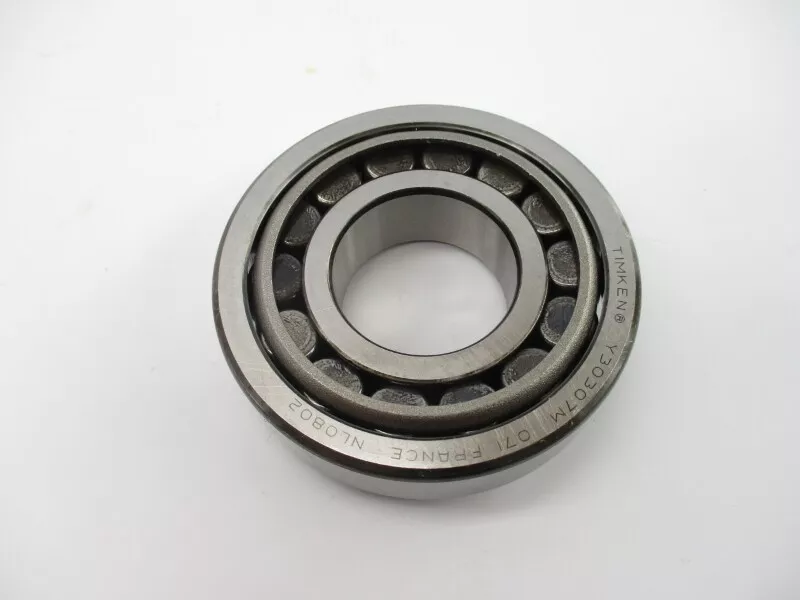

TIMKEN 30307M-90KM3轴承尺寸、参数、图纸、互换、价格
3
0
3
0
7
M
-
9
0
K
M
3
3：圆锥滚子轴承
0：宽度系列：0系列
3：直径系列：3系列
07：内径：35 mm
M：穿透硬化钢材质
-9：装配号
0K：0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
M3：材料代码
3：
圆锥滚子轴承
0：
宽度系列：0系列
3：
直径系列：3系列
07：
内径：35 mm
M：
穿透硬化钢材质
-9：
装配号
0K：
0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
M3：
材料代码
| 技术规格 | |
| 系列 | 30307M |
| 锥体零件号 | X30307M |
| 外圈零件号 | Y30307M |
| 设计单元 | 公制 |
| 轴承净重 |
0.5 Kg 1.2 lb |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
35 mm 1.3780 in |
| D - 外圈外径 |
80 mm 3.1496 in |
| B - 锥体宽度 |
21.000 mm 0.8268 in |
| C - 外圈宽度 |
18.000 mm 0.7087 in |
| T - 轴承宽度 |
22.750 mm 0.8957 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
2.030 mm 0.08 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.52 mm 0.06 in |
| da - 锥体正面背衬直径 |
43.5 mm 1.71 in |
| db - 锥体背面背衬直径 |
46.5 mm 1.83 in |
| Da - 外圈正面背衬直径 |
75.90 mm 2.99 in |
| Db - 外圈背面背衬直径 |
71.88 mm 2.83 in |
| Ab - 保持架锥体正面游隙 |
4.3 mm 0.17 in |
| Aa - 保持架锥体背面游隙 |
0 mm 0 in |
| a - 有效中心位置ˡ³ˡ |
-5.8 mm -0.23 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
22600 N 5080 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
87200 N 19600 lbf |
| C₀ - 静态径向载荷额定值 |
86100 N 19300 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
12200 N 2740 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.85 |
| e - ISO标准系数ˡ⁸ˡ | 0.31 |
| Y - ISO标准系数ˡ⁹ˡ | 1.9 |
| G₁ - 发热系数（滚子滚道） | 22.9 |
| G₂ - 发热系数（挡边-滚子端） | 12.6 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0675 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 30307M-90KM1轴承 | ￥53.36元 | - | 4172 |
| TIMKEN 30307 M轴承 | ￥53.36元 | - | 202 |
| TIMKEN 30307轴承 | ￥59.16元 | - | 77 |
