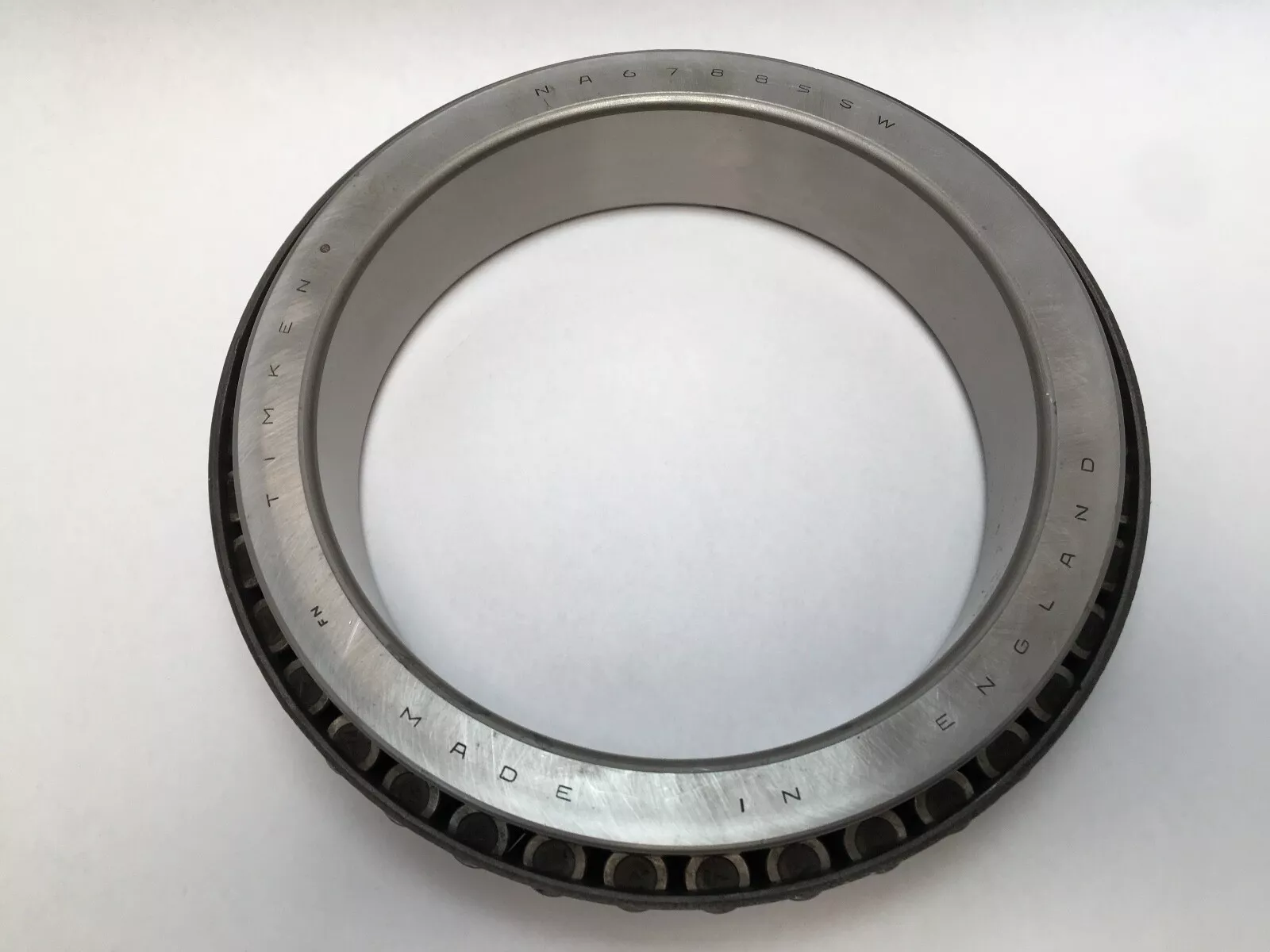

TIMKEN NA67885SW轴承尺寸、参数、图纸、互换、价格
N
A
6
7
8
8
5
S
W
NA：双列不可调轴承
6：30º30' < 锥角 < 32º30'
78：内径范围：1-2 in
85：部件代号，85表示内圈，内圈基本代号：67885
S：特殊功能轴承，与具有相同基本零件号的轴承不可互换
W：带槽或键槽
NA：
双列不可调轴承
6：
30º30' < 锥角 < 32º30'
78：
内径范围：1-2 in
85：
部件代号，85表示内圈，内圈基本代号：67885
S：
特殊功能轴承，与具有相同基本零件号的轴承不可互换
W：
带槽或键槽
| 技术规格 | |
| 系列 | 67800 |
| 锥体零件号 | NA67885SW |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| 尺寸规格 | |
| d - 锥体孔径 |
7 1/2 in 190.5 mm |
| B - 锥体宽度 |
2.1562 in 54.767 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.556 mm |
| da - 锥体正面背衬直径 |
0 in 0 mm |
| db - 锥体背面背衬直径 |
8.23 in 209 mm |
| Ab - 保持架锥体正面游隙 |
-0.08 in -2 mm |
| Aa - 保持架锥体背面游隙 |
0.3 in 7.6 mm |
| a - 有效中心位置ˡ²ˡ |
0.27 in 6.9 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ³ˡ |
24300 lbf 108000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁴ˡ |
93600 lbf 416000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁵ˡ |
19800 lbf 88200 N |
| 系数 | |
| K - 系数ˡ⁶ˡ | 1.22 |
| G₁ - 发热系数（滚子滚道） | 727.9 |
| G₂ - 发热系数（挡边-滚子端） | 146.6 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN NA67885SW-20024轴承 | ￥3004.4元 | - | 9 |
