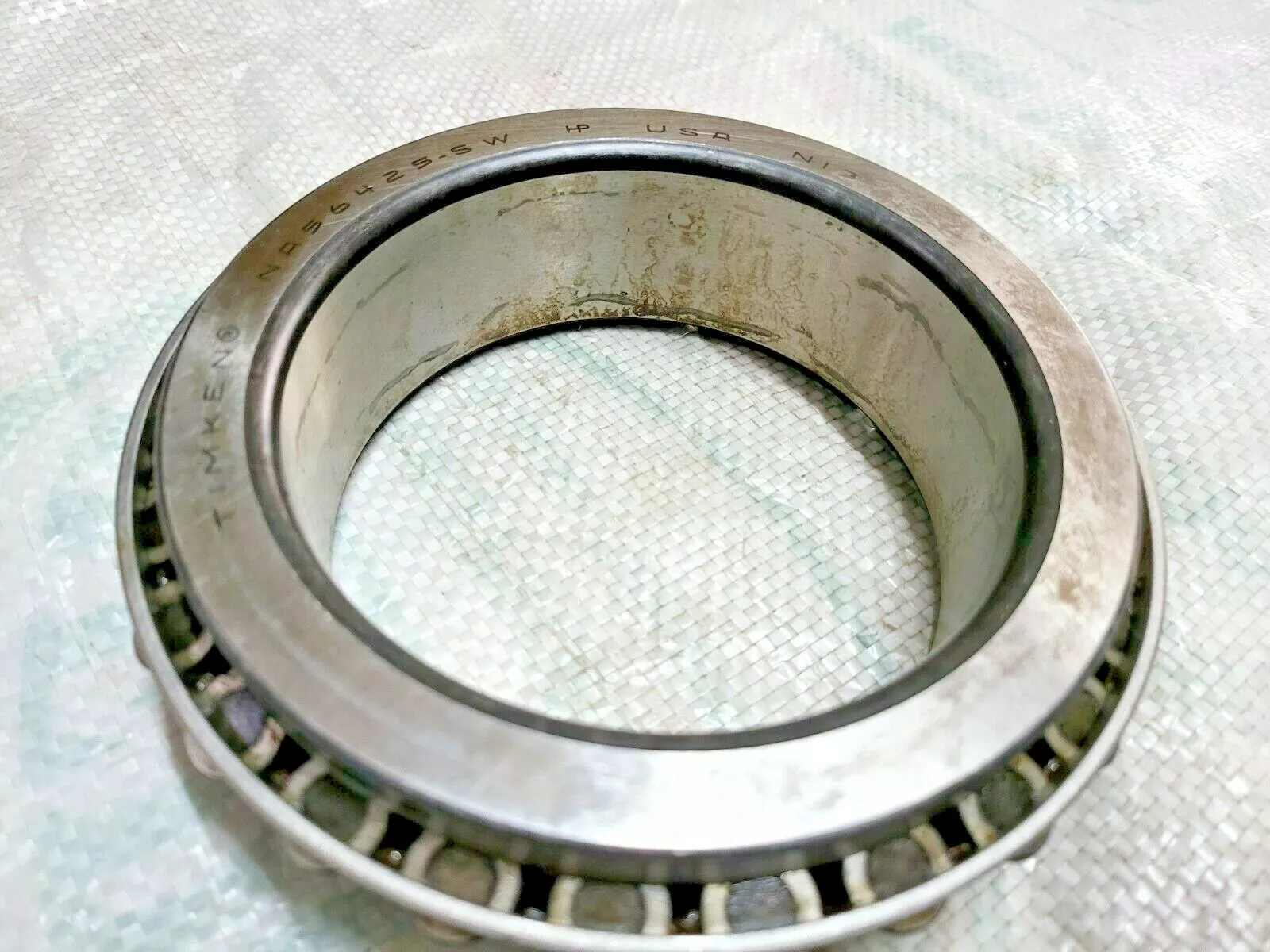

TIMKEN NA56425SW-99402轴承尺寸、参数、图纸、互换、价格
N
A
5
6
4
2
5
S
W
-
9
9
4
0
2
NA：双列不可调轴承
5：28º30' < 锥角 < 30º30'
64：内径范围：1-2 in
25：部件代号，25表示内圈，内圈基本代号：56425
S：特殊功能轴承，与具有相同基本零件号的轴承不可互换
W：带槽或键槽
-9：装配号
94：9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
02：材料代码，代号：02
NA：
双列不可调轴承
5：
28º30' < 锥角 < 30º30'
64：
内径范围：1-2 in
25：
部件代号，25表示内圈，内圈基本代号：56425
S：
特殊功能轴承，与具有相同基本零件号的轴承不可互换
W：
带槽或键槽
-9：
装配号
94：
9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
02：
材料代码，代号：02
| 技术规格 | |
| 系列 | 56000 |
| 锥体零件号 | NA56425SW |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| 尺寸规格 | |
| d - 锥体孔径 |
4 1/4 in 107.95 mm |
| B - 锥体宽度 |
1.75 in 44.45 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.556 mm |
| da - 锥体正面背衬直径 |
0 in 0 mm |
| db - 锥体背面背衬直径 |
4.84 in 123 mm |
| Ab - 保持架锥体正面游隙 |
-0.1 in -0.25 mm |
| Aa - 保持架锥体背面游隙 |
0.27 in 6.9 mm |
| a - 有效中心位置ˡ²ˡ |
-0.05 in -1.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ³ˡ |
13200 lbf 58700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁴ˡ |
50900 lbf 226000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁵ˡ |
11200 lbf 50000 N |
| 系数 | |
| K - 系数ˡ⁶ˡ | 1.18 |
| G₁ - 发热系数（滚子滚道） | 190.9 |
| G₂ - 发热系数（挡边-滚子端） | 47.7 |
