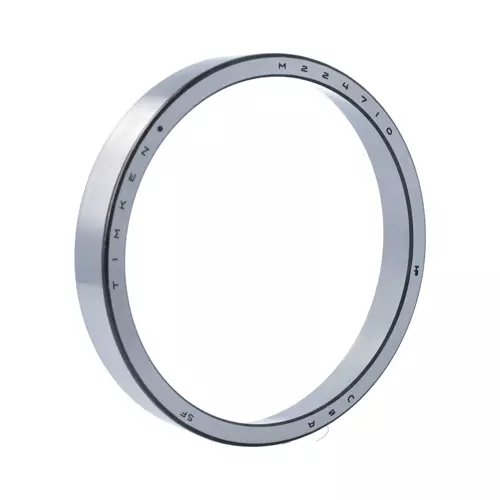

TIMKEN M224710-30000轴承尺寸、参数、图纸、互换、价格
M
2
2
4
7
1
0
-
3
0
0
0
0
M：中型承载
2：24º < 锥角 < 25º30'
247：内径范围：5-6 in
10：部件代号，10表示外圈，外圈基本代号：224710
-3：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：材料代码，代号：00
M：
中型承载
2：
24º < 锥角 < 25º30'
247：
内径范围：5-6 in
10：
部件代号，10表示外圈，外圈基本代号：224710
-3：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：
材料代码，代号：00
| 技术规格 | |
| 系列 | M224700 |
| 外圈零件号 | M224710 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
6.875 in 174.625 mm |
| C - 外圈宽度 |
1.0938 in 27.783 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.06 in 1.52 mm |
| Da - 外圈正面背衬直径 |
6.65 in 167.90 mm |
| Db - 外圈背面背衬直径 |
6.38 in 162.05 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.33 |
| Y - ISO标准系数ˡ³ˡ | 1.8 |
| Cg - 几何因子ˡ⁴ˡ | 0.158 |
