NSK 706ATYNDFLP5 Q轴承尺寸、参数、图纸、互换、价格

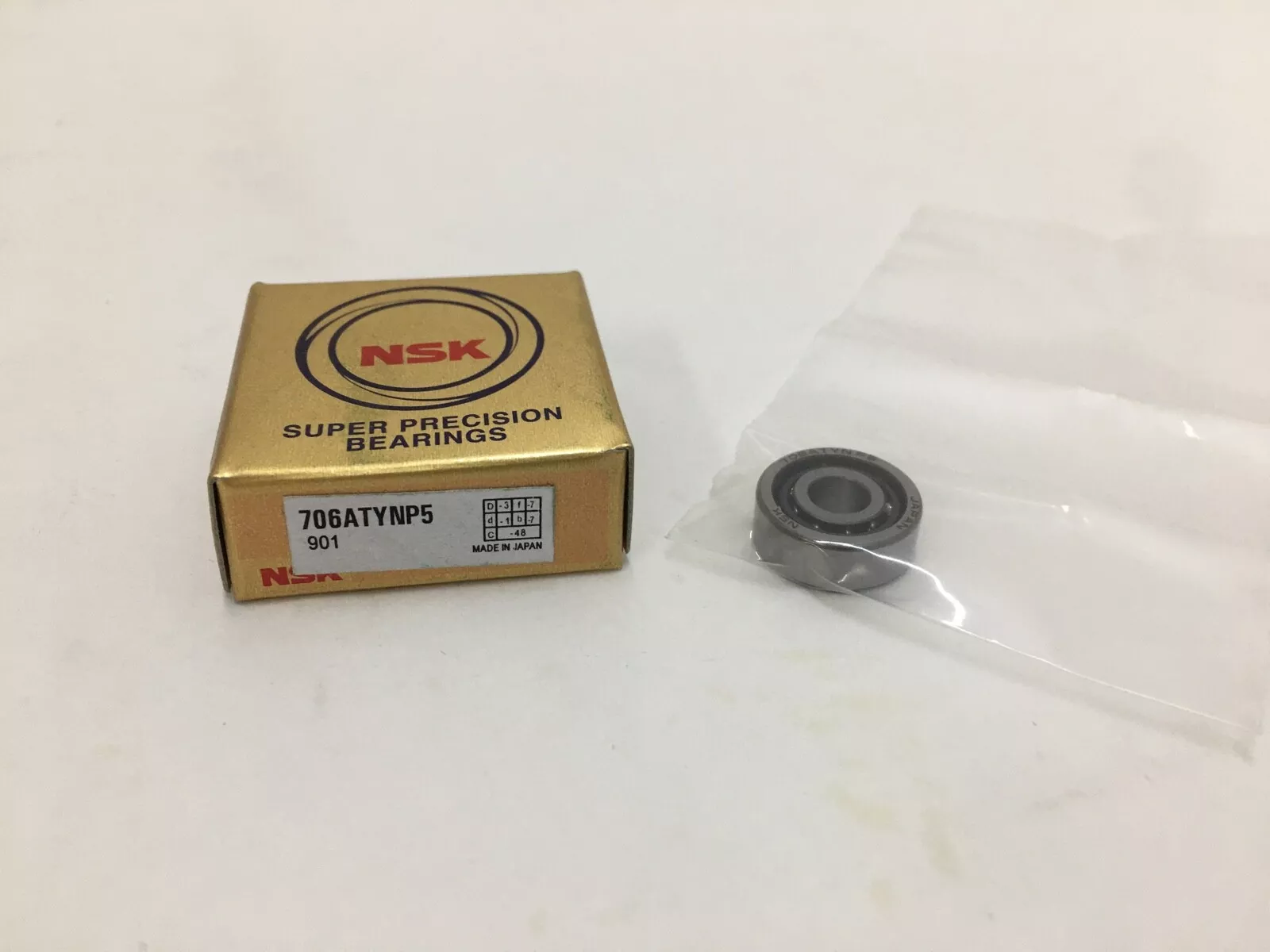

NSK 706ATYNDFLP5 Q轴承
更新日期：2025-01-08 14:11:30
市场价：￥298.24元
销售价：电话咨询
库存：125套
NSK 706ATYNDFLP5 Q轴承属于NSK 706轴承系列，其内径为6.00mm，外径为17.00mm，厚度为6.00mm。
后缀列表：【A：接触角 30°】【TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃】【DF：双列面对面（><）配对】【L：轻预紧】【P5：ISO 5级精度】【-Q：商业包装，金色纸盒不覆膜单个或成对包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
0
6
A
T
Y
N
D
F
L
P
5
-
Q
7：角接触球轴承
0：尺寸系列：10系列
6：内径：6 mm
A：接触角 30°
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DF：双列面对面（><）配对
L：轻预紧
P5：ISO 5级精度
-Q：商业包装，金色纸盒不覆膜单个或成对包装
7：
角接触球轴承
0：
尺寸系列：10系列
6：
内径：6 mm
A：
接触角 30°
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DF：
双列面对面（><）配对
L：
轻预紧
P5：
ISO 5级精度
-Q：
商业包装，金色纸盒不覆膜单个或成对包装
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 6 |
| 外径 | D | 17 |
| 厚度 | B | 6 |
| 作用点位置 | a | 6.3 |
| rmin | 0.3 | |
| r1 min | 0.15 | |
| da min | 8.5 | |
| Da max | 14.5 | |
| Db max | - | |
| ra max | 0.3 | |
| rb max | - | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 2.03 |
| 基本额定静载荷 | Cor | 0.795 |
| 极限轴向载荷 | 0.725 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 66000 | |
| 油润滑 - 单列、无预紧 | 87000 | |
| 脂润滑 - 双列、L预紧 | 52800 | |
| 脂润滑 - 双列、L预紧（连续安全运行） | 39600 | |
| 油润滑 - 双列、L预紧 | 69600 | |
| 油润滑 - 双列、L预紧（连续安全运行） | 52200 | |
| 其他参数 | ||
| 接触角（度） | 30 | |
| 系数 | fo | - |
| 质量（参考值） | 0.006 | |
| 计算结果 | ||
| 预紧力（N） | 17 N | |
| 轴向刚度（N/μm） | 29 N/μm | |
| 径向刚度（N/μm） | 40.6 N/μm | |
| 测量轴向游隙（μm） | 1μm | |
