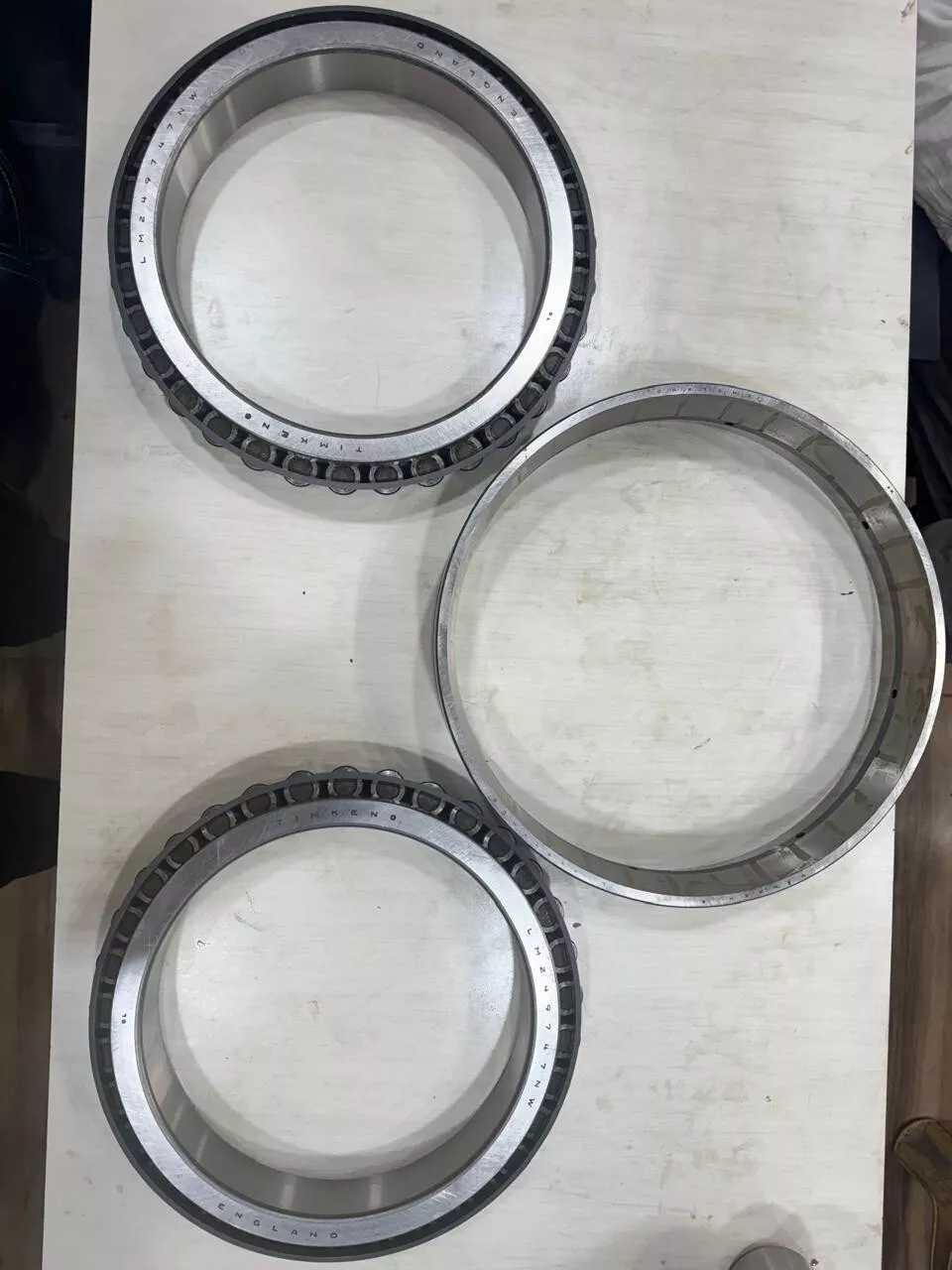

TIMKEN LM249747NW/LM249710CD轴承尺寸、参数、图纸、互换、价格
L
M
2
4
9
7
4
7
N
W
/
L
M
2
4
9
7
1
0
C
D
LM：轻中型承载
2：24º < 锥角 < 25º30'
497：内径范围：9-10 in
47：部件代号，47表示内圈，内圈基本代号：249747
NW：与“NA”相同
/：分隔符
LM：轻中型承载
2：24º < 锥角 < 25º30'
497：内径范围：9-10 in
10：部件代号，10表示内圈，内圈基本代号：249710
C：尺寸与基本零件号不同，不可互换
D：TDO 系列，双列外圈
LM：
轻中型承载
2：
24º < 锥角 < 25º30'
497：
内径范围：9-10 in
47：
部件代号，47表示内圈，内圈基本代号：249747
NW：
与“NA”相同
/：
分隔符
LM：
轻中型承载
2：
24º < 锥角 < 25º30'
497：
内径范围：9-10 in
10：
部件代号，10表示内圈，内圈基本代号：249710
C：
尺寸与基本零件号不同，不可互换
D：
TDO 系列，双列外圈
| 技术规格 | |
| 系列 | LM249700 |
| 锥体零件号 | LM249747NW |
| 外圈零件号 | LM249710CD |
| 设计单元 | 英制 |
| 轴承净重 | 52.18 lb |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
9.999 in 253.975 mm |
| D - 外圈外径 |
13.6875 in 347.663 mm |
| B - 锥体宽度 |
2 in 50.8 mm |
| C - 双列外圈宽度 |
2.75 in 69.85 mm |
| T - 轴承锥体总宽度 |
4 in 101.6 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.556 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.06 in 1.5 mm |
| db - 锥体背面背衬直径 |
10.71 in 272 mm |
| Da - 外圈正面背衬直径 |
13.15 in 334.00 mm |
| Aa - 保持架锥体背面游隙 |
0.24 in 6.1 mm |
| a - 有效中心位置ˡ³ˡ |
0.22 in 5.6 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（单列，9000万转）ˡ⁴ˡ |
35700 lbf 159000 N |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ⁵ˡ |
240000 lbf 1070000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ⁶ˡ |
62200 lbf 277000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
20300 lbf 90500 N |
| 系数规格 | |
| K - 系数ˡ⁸ˡ | 1.76 |
| e - ISO标准系数ˡ⁹ˡ | 0.33 |
| Y₁ - ISO标准系数ˡ¹⁰ˡ | 2.03 |
| Y₂ - ISO标准系数ˡ¹¹ˡ | 3.02 |
