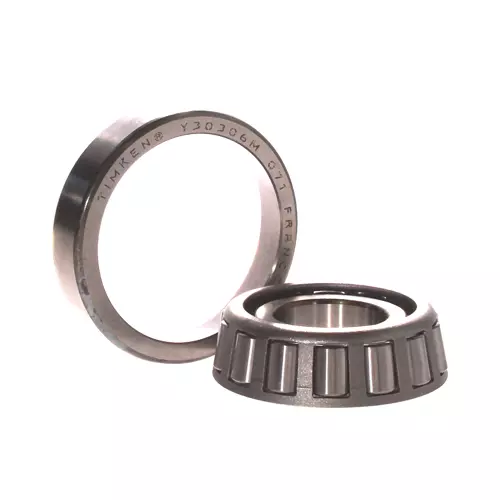

TIMKEN 30306M-90KM1轴承尺寸、参数、图纸、互换、价格
3
0
3
0
6
M
-
9
0
K
M
1
3：圆锥滚子轴承
0：宽度系列：0系列
3：直径系列：3系列
06：内径：30 mm
M：穿透硬化钢材质
-9：装配号
0K：0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
M1：材料代码
3：
圆锥滚子轴承
0：
宽度系列：0系列
3：
直径系列：3系列
06：
内径：30 mm
M：
穿透硬化钢材质
-9：
装配号
0K：
0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
M1：
材料代码
| 技术规格 | |
| 系列 | 30306M |
| 锥体零件号 | X30306M |
| 外圈零件号 | Y30306M |
| 设计单元 | 公制 |
| 轴承净重 |
0.4 Kg 0.9 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 30306 |
| 尺寸规格 | |
| d - 内径 |
30 mm 1.1811 in |
| D - 外圈外径 |
72 mm 2.8346 in |
| B - 锥体宽度 |
19.000 mm 0.7480 in |
| C - 外圈宽度 |
16 mm 0.6299 in |
| T - 轴承宽度 |
20.750 mm 0.8169 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
1.520 mm 0.06 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.52 mm 0.06 in |
| da - 锥体正面背衬直径 |
38 mm 1.5 in |
| db - 锥体背面背衬直径 |
40 mm 1.57 in |
| Da - 外圈正面背衬直径 |
67.10 mm 2.68 in |
| Db - 外圈背面背衬直径 |
62.99 mm 2.48 in |
| Ab - 保持架锥体正面游隙 |
3.8 mm 0.15 in |
| Aa - 保持架锥体背面游隙 |
0.8 mm 0.03 in |
| a - 有效中心位置ˡ³ˡ |
-5.6 mm -0.22 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
17500 N 3940 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
67700 N 15200 lbf |
| C₀ - 静态径向载荷额定值 |
65300 N 14700 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
9460 N 2130 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.85 |
| e - ISO标准系数ˡ⁸ˡ | 0.31 |
| Y - ISO标准系数ˡ⁹ˡ | 1.9 |
| G₁ - 发热系数（滚子滚道） | 16.8 |
| G₂ - 发热系数（挡边-滚子端） | 10.3 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0609 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 30306 M轴承 | ￥42.92元 | - | 551 |
| TIMKEN 30306轴承 | ￥44.08元 | - | 27 |
