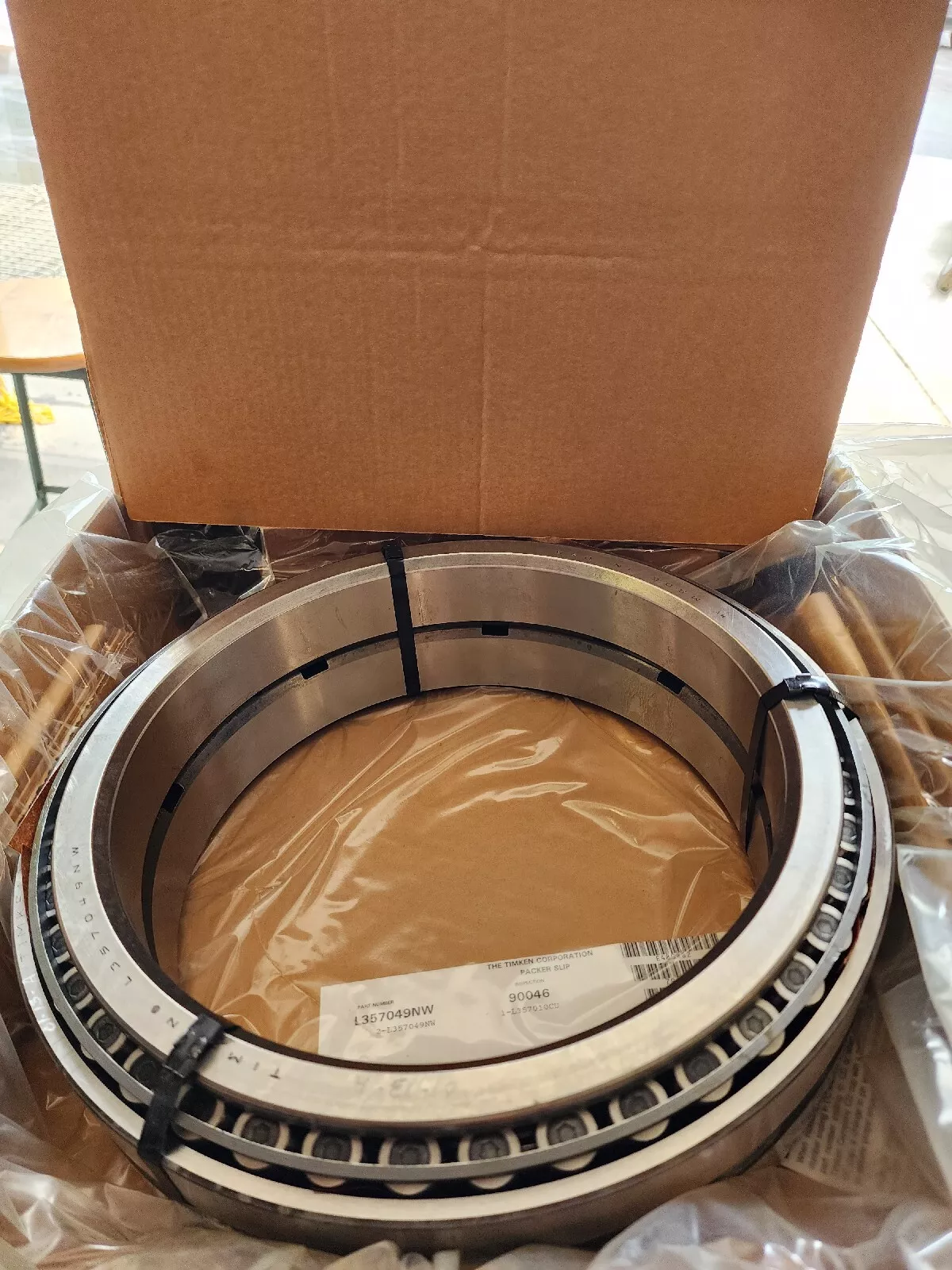

TIMKEN L357049NW-99401轴承尺寸、参数、图纸、互换、价格
L
3
5
7
0
4
9
N
W
-
9
9
4
0
1
L：轻型承载
3：25º30' < 锥角 < 27º
570：内径范围：11-12 in
49：部件代号，49表示内圈，内圈基本代号：357049
NW：与“NA”相同
-9：装配号
94：9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：材料代码，代号：01
L：
轻型承载
3：
25º30' < 锥角 < 27º
570：
内径范围：11-12 in
49：
部件代号，49表示内圈，内圈基本代号：357049
NW：
与“NA”相同
-9：
装配号
94：
9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：
材料代码，代号：01
| 技术规格 | |
| 系列 | L357000 |
| 锥体零件号 | L357049NW |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
229000 lbf 1020000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
59500 lbf 265000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
12 in 304.8 mm |
| B - 锥体宽度 |
2.125 in 53.975 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.25 in 6.35 mm |
| da - 锥体正面背衬直径 |
0 in 0 mm |
| db - 锥体背面背衬直径 |
12.95 in 329 mm |
| Ab - 保持架锥体正面游隙 |
-0.02 in -0.5 mm |
| Aa - 保持架锥体背面游隙 |
0.18 in 4.6 mm |
| a - 有效中心位置ˡ⁴ˡ |
0.5 in 12.7 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
34200 lbf 152000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
132000 lbf 586000 N |
| C₀ - 静态径向载荷额定值 |
295000 lbf 1310000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
21000 lbf 93500 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.63 |
