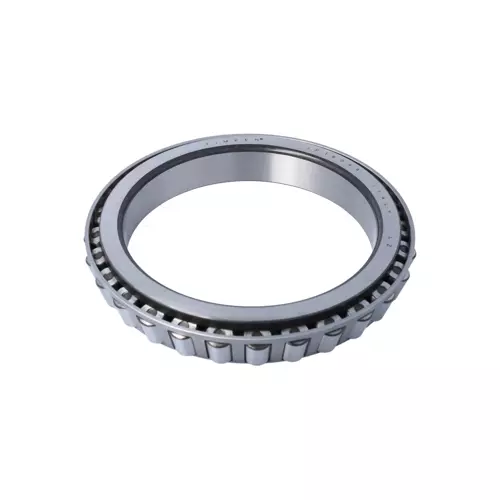

TIMKEN JP16049-90KA4轴承尺寸、参数、图纸、互换、价格
J
P
1
6
0
4
9
-
9
0
K
A
4
J：J 系列，公制尺寸圆锥滚子轴承
P：P 系列
1：0º < 锥角 < 24º
60：内径范围：1-2 in
49：部件代号，49表示内圈，内圈基本代号：16049
-9：装配号
0K：0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
A4：材料代码，代号：A4
J：
J 系列，公制尺寸圆锥滚子轴承
P：
P 系列
1：
0º < 锥角 < 24º
60：
内径范围：1-2 in
49：
部件代号，49表示内圈，内圈基本代号：16049
-9：
装配号
0K：
0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
A4：
材料代码，代号：A4
| 技术规格 | |
| 系列 | JP16000 |
| 锥体零件号 | JP16049 |
| 设计单元 | 公制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
421000 N 94700 lbf |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
109000 N 24600 lbf |
| 完整的Timken零件号 | JP16000 |
| 尺寸规格 | |
| d - 锥体孔径 |
160 mm 6.2992 in |
| B - 锥体宽度 |
30.000 mm 1.1811 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
3.05 mm 0.12 in |
| da - 锥体正面背衬直径 |
169 mm 6.65 in |
| db - 锥体背面背衬直径 |
174 mm 6.85 in |
| Ab - 保持架锥体正面游隙 |
4.8 mm 0.19 in |
| Aa - 保持架锥体背面游隙 |
3 mm 0.12 in |
| a - 有效中心位置ˡ⁴ˡ |
13 mm 0.51 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
62700 N 14100 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
242000 N 54400 lbf |
| C₀ - 静态径向载荷额定值 |
372000 N 83700 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
52200 N 11700 lbf |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.2 |
| G₁ - 发热系数（滚子滚道） | 294 |
| G₂ - 发热系数（挡边-滚子端） | 123.3 |
| Cg - 几何因子ˡ⁹ˡ | 0.123 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN JP16049-C0000轴承 | ￥1488.28元 | - | 5 |
