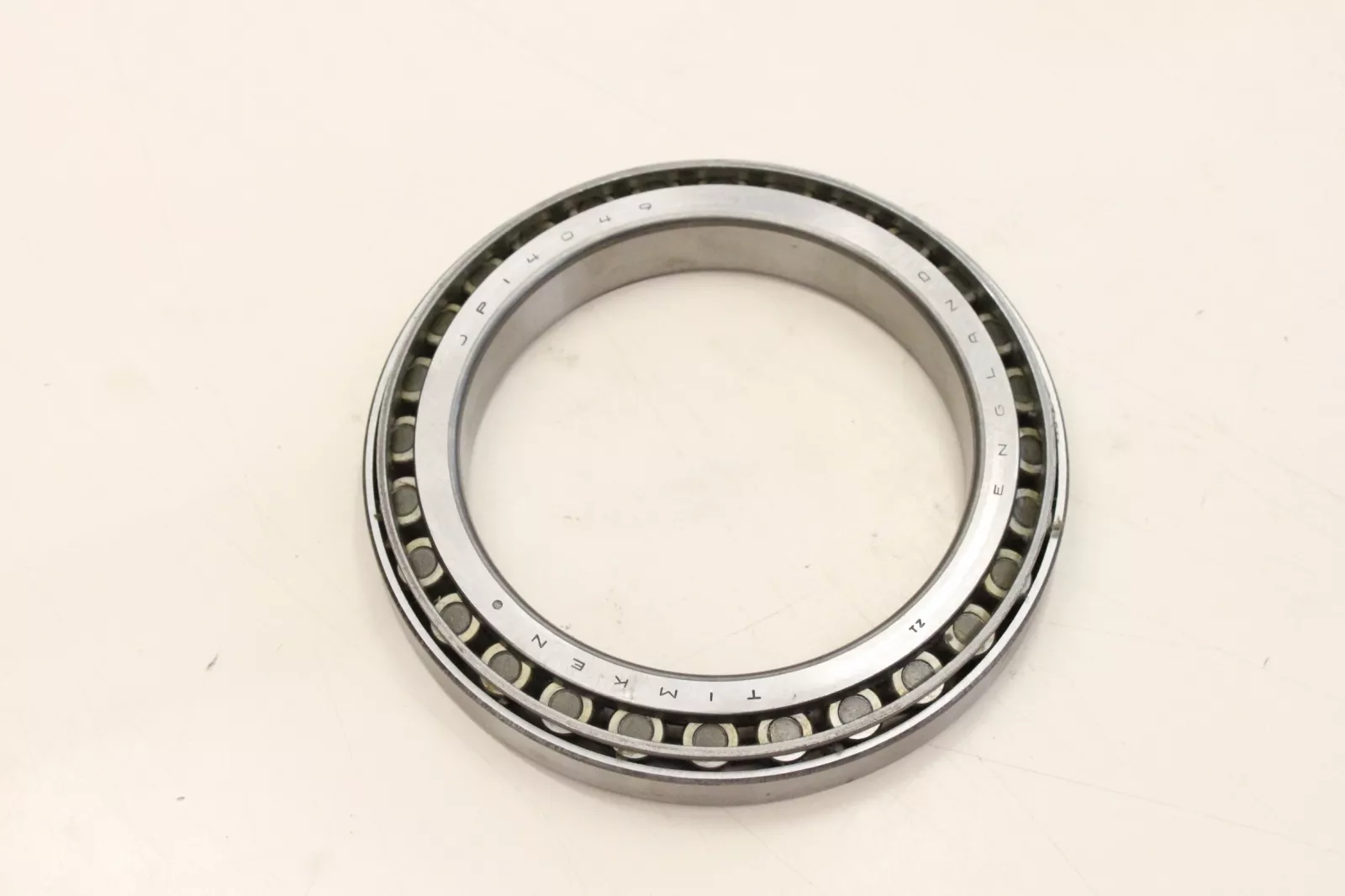

TIMKEN JP14049-99302轴承尺寸、参数、图纸、互换、价格
J
P
1
4
0
4
9
-
9
9
3
0
2
J：J 系列，公制尺寸圆锥滚子轴承
P：P 系列
1：0º < 锥角 < 24º
40：内径范围：1-2 in
49：部件代号，49表示内圈，内圈基本代号：14049
-9：装配号
93：9：TIMKEN公司代码，3：未知精度等级
02：材料代码，代号：02
J：
J 系列，公制尺寸圆锥滚子轴承
P：
P 系列
1：
0º < 锥角 < 24º
40：
内径范围：1-2 in
49：
部件代号，49表示内圈，内圈基本代号：14049
-9：
装配号
93：
9：TIMKEN公司代码，3：未知精度等级
02：
材料代码，代号：02
| 技术规格 | |
| 系列 | JP14000 |
| 锥体零件号 | JP14049 |
| 设计单元 | 公制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
354000 N 79500 lbf |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
91700 N 20600 lbf |
| 完整的Timken零件号 | JP14000 |
| 尺寸规格 | |
| d - 锥体孔径 |
140 mm 5.5118 in |
| B - 锥体宽度 |
27.000 mm 1.0630 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
3.05 mm 0.12 in |
| da - 锥体正面背衬直径 |
148 mm 5.83 in |
| db - 锥体背面背衬直径 |
153 mm 6.02 in |
| Ab - 保持架锥体正面游隙 |
4.8 mm 0.19 in |
| Aa - 保持架锥体背面游隙 |
2 mm 0.08 in |
| a - 有效中心位置ˡ⁴ˡ |
11.9 mm 0.47 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
52700 N 11800 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
203000 N 45700 lbf |
| C₀ - 静态径向载荷额定值 |
304000 N 68400 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
45400 N 10200 lbf |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.16 |
| G₁ - 发热系数（滚子滚道） | 220 |
| G₂ - 发热系数（挡边-滚子端） | 68.1 |
| Cg - 几何因子ˡ⁹ˡ | 0.113 |
