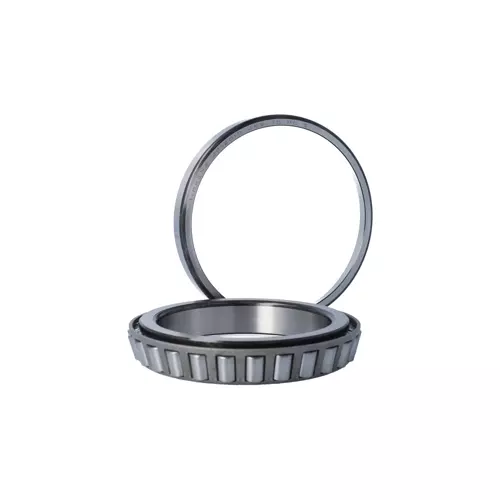

TIMKEN JP12049/JP12010轴承尺寸、参数、图纸、互换、价格
J
P
1
2
0
4
9
/
J
P
1
2
0
1
0
J：J 系列，公制尺寸圆锥滚子轴承
P：P 系列
1：0º < 锥角 < 24º
20：内径范围：0-1 in
49：部件代号，49表示内圈，内圈基本代号：12049
/：分隔符
J：J 系列，公制尺寸圆锥滚子轴承
P：P 系列
1：0º < 锥角 < 24º
20：内径范围：0-1 in
10：部件代号，10表示内圈，内圈基本代号：12010
J：
J 系列，公制尺寸圆锥滚子轴承
P：
P 系列
1：
0º < 锥角 < 24º
20：
内径范围：0-1 in
49：
部件代号，49表示内圈，内圈基本代号：12049
/：
分隔符
J：
J 系列，公制尺寸圆锥滚子轴承
P：
P 系列
1：
0º < 锥角 < 24º
20：
内径范围：0-1 in
10：
部件代号，10表示内圈，内圈基本代号：12010
| 技术规格 | |
| 系列 | JP12000 |
| 锥体零件号 | JP12049 |
| 外圈零件号 | JP12010 |
| 设计单元 | 公制 |
| 轴承净重 |
1.7 Kg 3.8 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | JP12000 |
| 尺寸规格 | |
| d - 内径 |
120 mm 4.7244 in |
| D - 外圈外径 |
170 mm 6.6929 in |
| B - 锥体宽度 |
25.000 mm 0.9843 in |
| C - 外圈宽度 |
19.500 mm 0.7677 in |
| T - 轴承宽度 |
27.000 mm 1.0630 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
3.05 mm 0.12 in |
| r - 外圈背面倒角半径ˡ²ˡ |
3.05 mm 0.12 in |
| da - 锥体正面背衬直径 |
127 mm 5 in |
| db - 锥体背面背衬直径 |
133 mm 5.24 in |
| Da - 外圈正面背衬直径 |
165.10 mm 6.50 in |
| Db - 外圈背面背衬直径 |
156.97 mm 6.18 in |
| Ab - 保持架锥体正面游隙 |
4.3 mm 0.17 in |
| Aa - 保持架锥体背面游隙 |
2.3 mm 0.09 in |
| a - 有效中心位置ˡ³ˡ |
7.9 mm 0.31 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
50800 N 11400 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
196000 N 44100 lbf |
| C₀ - 静态径向载荷额定值 |
238000 N 53500 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
41100 N 9250 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.24 |
| e - ISO标准系数ˡ⁸ˡ | 0.47 |
| Y - ISO标准系数ˡ⁹ˡ | 1.27 |
| G₁ - 发热系数（滚子滚道） | 158 |
| G₂ - 发热系数（挡边-滚子端） | 76.7 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.145 |
