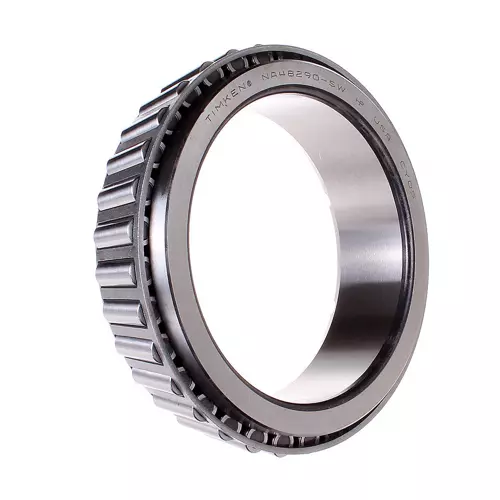

TIMKEN NA48290SW-20024轴承尺寸、参数、图纸、互换、价格
N
A
4
8
2
9
0
S
W
-
2
0
0
2
4
NA：双列不可调轴承
4：27º < 锥角 < 28º30'
82：内径范围：1-2 in
90：部件代号，90表示内圈，内圈基本代号：48290
S：特殊功能轴承，与具有相同基本零件号的轴承不可互换
W：带槽或键槽
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
NA：
双列不可调轴承
4：
27º < 锥角 < 28º30'
82：
内径范围：1-2 in
90：
部件代号，90表示内圈，内圈基本代号：48290
S：
特殊功能轴承，与具有相同基本零件号的轴承不可互换
W：
带槽或键槽
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24
| 技术规格 | |
| 系列 | 48200 |
| 锥体零件号 | NA48290SW |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| 尺寸规格 | |
| d - 锥体孔径 |
5 in 127 mm |
| B - 锥体宽度 |
1.8437 in 46.83 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.556 mm |
| da - 锥体正面背衬直径 |
0 in 0 mm |
| db - 锥体背面背衬直径 |
5.55 in 141 mm |
| Ab - 保持架锥体正面游隙 |
-0.04 in -1 mm |
| Aa - 保持架锥体背面游隙 |
0.22 in 5.6 mm |
| a - 有效中心位置ˡ²ˡ |
-0.37 in -9.4 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ³ˡ |
15600 lbf 69400 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁴ˡ |
60200 lbf 268000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁵ˡ |
8160 lbf 36300 N |
| 系数 | |
| K - 系数ˡ⁶ˡ | 1.91 |
| G₁ - 发热系数（滚子滚道） | 353 |
| G₂ - 发热系数（挡边-滚子端） | 91.4 |
