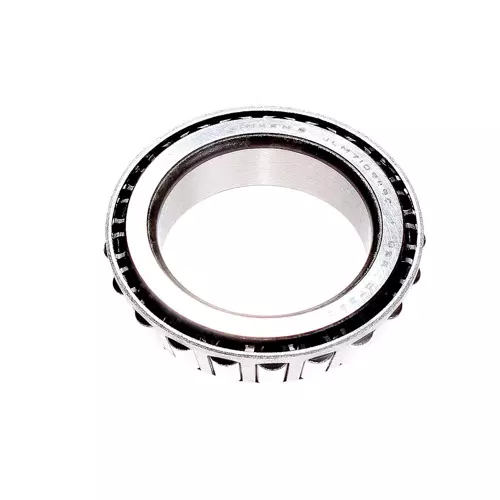

TIMKEN JLM710949C-99401轴承尺寸、参数、图纸、互换、价格
J
L
M
7
1
0
9
4
9
C
-
9
9
4
0
1
J：J 系列，公制尺寸圆锥滚子轴承
LM：轻中型承载
7：32º30' < 锥角 < 36º
109：内径范围：2-3 in
49：部件代号，49表示内圈，内圈基本代号：710949
C：尺寸与基本零件号不同，不可互换
-9：装配号
94：9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：材料代码，代号：01
J：
J 系列，公制尺寸圆锥滚子轴承
LM：
轻中型承载
7：
32º30' < 锥角 < 36º
109：
内径范围：2-3 in
49：
部件代号，49表示内圈，内圈基本代号：710949
C：
尺寸与基本零件号不同，不可互换
-9：
装配号
94：
9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：
材料代码，代号：01
| 技术规格 | |
| 系列 | LM710900 |
| 锥体零件号 | JLM710949C |
| 设计单元 | 公制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
223000 N 50200 lbf |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
57900 N 13000 lbf |
| 完整的Timken零件号 | LM710900 |
| 尺寸规格 | |
| d - 锥体孔径 |
65 mm 2.5591 in |
| B - 锥体宽度 |
23.000 mm 0.9055 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
3.05 mm 0.12 in |
| da - 锥体正面背衬直径 |
72 mm 2.83 in |
| db - 锥体背面背衬直径 |
78 mm 3.07 in |
| Ab - 保持架锥体正面游隙 |
3.6 mm 0.14 in |
| Aa - 保持架锥体背面游隙 |
1 mm 0.04 in |
| a - 有效中心位置ˡ⁴ˡ |
-0.3 mm -0.01 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
33200 N 7470 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
128000 N 28800 lbf |
| C₀ - 静态径向载荷额定值 |
139000 N 31300 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
25800 N 5810 lbf |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.29 |
| G₁ - 发热系数（滚子滚道） | 55.5 |
| G₂ - 发热系数（挡边-滚子端） | 22.4 |
| Cg - 几何因子ˡ⁹ˡ | 0.102 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN JLM710949C-C0000轴承 | ￥1125.2元 | - | 5 |
