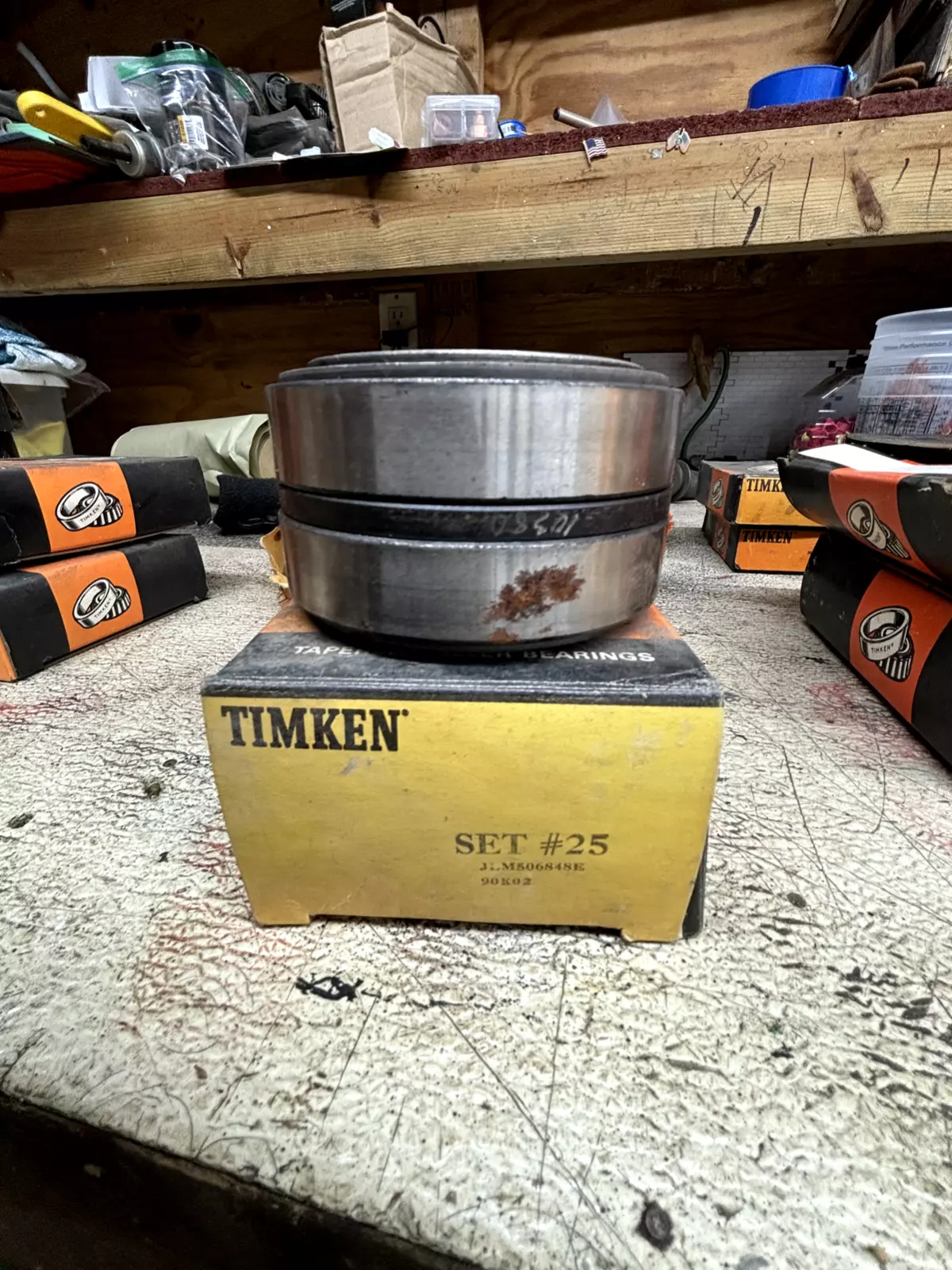

TIMKEN JLM506848E轴承尺寸、参数、图纸、互换、价格
J
L
M
5
0
6
8
4
8
E
J：J 系列，公制尺寸圆锥滚子轴承
LM：轻中型承载
5：28º30' < 锥角 < 30º30'
068：内径范围：2-3 in
48：部件代号，48表示内圈，内圈基本代号：506848
E：内部结构优化，负载能力提升
J：
J 系列，公制尺寸圆锥滚子轴承
LM：
轻中型承载
5：
28º30' < 锥角 < 30º30'
068：
内径范围：2-3 in
48：
部件代号，48表示内圈，内圈基本代号：506848
E：
内部结构优化，负载能力提升
| 技术规格 | |
| 系列 | LM506800 |
| 锥体零件号 | JLM506848E |
| 设计单元 | 公制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
190000 N 42600 lbf |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
49100 N 11000 lbf |
| 尺寸规格 | |
| d - 锥体孔径 |
55 mm 2.1654 in |
| B - 锥体宽度 |
26.000 mm 1.0236 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
3.56 mm 0.14 in |
| da - 锥体正面背衬直径 |
61 mm 2.4 in |
| db - 锥体背面背衬直径 |
67 mm 2.64 in |
| Ab - 保持架锥体正面游隙 |
-1 mm -0.04 in |
| Aa - 保持架锥体背面游隙 |
0.5 mm 0.02 in |
| a - 有效中心位置ˡ⁴ˡ |
-2.8 mm -0.11 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
28200 N 6340 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
109000 N 24500 lbf |
| C₀ - 静态径向载荷额定值 |
123000 N 27600 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
19400 N 4370 lbf |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.45 |
| G₁ - 发热系数（滚子滚道） | 45.6 |
| G₂ - 发热系数（挡边-滚子端） | 20.4 |
| Cg - 几何因子ˡ⁹ˡ | 0.0925 |
