NSK WBK25DFD-31H H 5轴承尺寸、参数、图纸、互换、价格

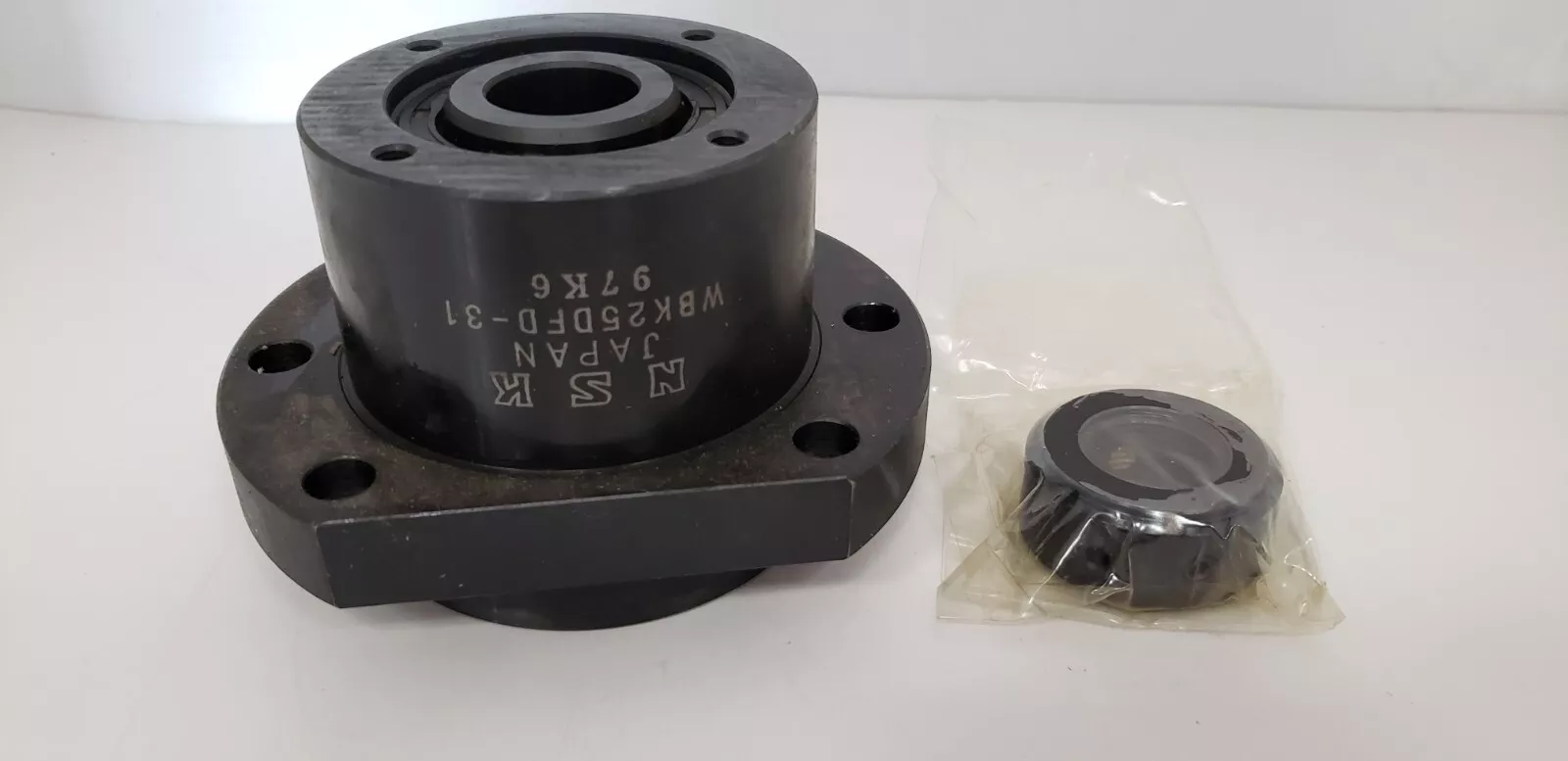

NSK WBK25DFD-31H H 5轴承
更新日期：2025-01-11 13:58:33
市场价：￥4621.99元
销售价：电话咨询
库存：2套
NSK WBK25DFD-31H H 5轴承属于NSK 25轴承系列，其内径为25.00mm，外径为130.00mm，厚度为81.00mm。
前缀列表：【WBK：高载荷、机床用滚珠丝杠支撑单元】。后缀列表：【DFD：三列面对面加串联（><<）配对】【-31：圆形（大负载用）】【H：高转速型】【-H：产地：昆山】【-5：商业包装，蓝色纸盒单个包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
W
B
K
2
5
D
F
D
-
3
1
H
-
H
-
5
WBK：高载荷、机床用滚珠丝杠支撑单元
25：轴承内径：25mm
DFD：三列面对面加串联（><<）配对
-31：圆形（大负载用）
H：高转速型
-H：产地：昆山
-5：商业包装，蓝色纸盒单个包装
WBK：
高载荷、机床用滚珠丝杠支撑单元
25：
轴承内径：25mm
DFD：
三列面对面加串联（><<）配对
-31：
圆形（大负载用）
H：
高转速型
-H：
产地：昆山
-5：
商业包装，蓝色纸盒单个包装
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 25 |
| 总外径 | D1 | 130 |
| 总厚度 | L | 81 |
| D | 85 | |
| D2 | 90 | |
| L1 | 48 | |
| L2 | 18 | |
| A | 100 | |
| W | 110 | |
| X | 11 | |
| Y | 17.5 | |
| Z | 11 | |
| d1 | 57 | |
| L | 4 | |
| V | 70 | |
| P | M6 | |
| Q | 12 | |
| 锁紧螺母尺寸 | M | M25*1.5 |
| 锁紧螺母尺寸 | H | 41 |
| 锁紧螺母尺寸 | D3 | 45 |
| 锁紧螺母尺寸 | L3 | 20 |
| 支撑单元安装部位 | d | 25 |
| 支撑单元安装部位 | L4 | 89 |
| 支撑单元安装部位 | L5 | 26 |
| 基本额定载荷（kN） | ||
| 基本额定静载荷 | Coa | 48500 |
| 极限轴向静载荷 | 81500 | |
| 允许轴向静载荷 | 57050 | |
| 极限转速（min-1） | ||
| 脂润滑 | 5200 | |
| 其他参数 | ||
| 预紧力（N） | 3100 | |
| 轴向刚度（N/μm） | 1250 | |
| 起动力矩（N·m） | 28 | |
| 螺母锁紧力矩参考值（N·cm） | 8500 | |
| 质量（kg）（参考值） | 3.4 | |
