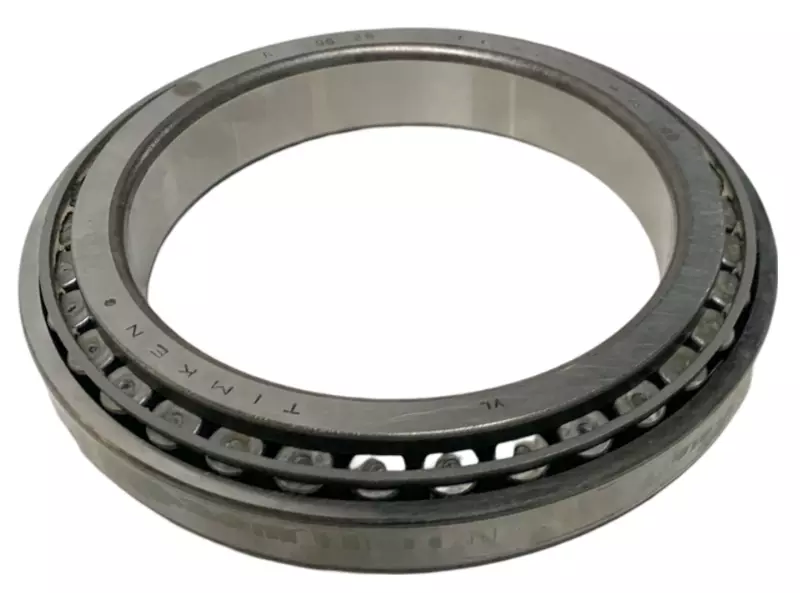

TIMKEN JL725346/JL725316轴承尺寸、参数、图纸、互换、价格
J
L
7
2
5
3
4
6
/
J
L
7
2
5
3
1
6
J：J 系列，公制尺寸圆锥滚子轴承
L：轻型承载
7：32º30' < 锥角 < 36º
253：内径范围：5-6 in
46：部件代号，46表示内圈，内圈基本代号：725346
/：分隔符
J：J 系列，公制尺寸圆锥滚子轴承
L：轻型承载
7：32º30' < 锥角 < 36º
253：内径范围：5-6 in
16：部件代号，16表示内圈，内圈基本代号：725316
J：
J 系列，公制尺寸圆锥滚子轴承
L：
轻型承载
7：
32º30' < 锥角 < 36º
253：
内径范围：5-6 in
46：
部件代号，46表示内圈，内圈基本代号：725346
/：
分隔符
J：
J 系列，公制尺寸圆锥滚子轴承
L：
轻型承载
7：
32º30' < 锥角 < 36º
253：
内径范围：5-6 in
16：
部件代号，16表示内圈，内圈基本代号：725316
| 技术规格 | |
| 系列 | L725300 |
| 锥体零件号 | JL725346 |
| 外圈零件号 | JL725316 |
| 设计单元 | 公制 |
| 轴承净重 |
1.7 Kg 3.7 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | L725300 |
| 尺寸规格 | |
| d - 内径 |
125 mm 4.9213 in |
| D - 外圈外径 |
175 mm 6.8898 in |
| B - 锥体宽度 |
25.400 mm 1.0000 in |
| C - 外圈宽度 |
18.288 mm 0.7200 in |
| T - 轴承宽度 |
25.400 mm 1.0000 in |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
3.3 mm 0.13 in |
| r - 外圈背面[清除]半径ˡ²ˡ |
3.3 mm 0.130 in |
| da - 锥体正面背衬直径 |
133 mm 5.24 in |
| db - 锥体背面背衬直径 |
138 mm 5.43 in |
| Da - 外圈正面背衬直径 |
167.90 mm 6.65 in |
| Db - 外圈背面背衬直径 |
161.04 mm 6.34 in |
| Ab - 保持架锥体正面间隙 |
2.3 mm 0.09 in |
| Aa - 保持架锥体背面间隙 |
2.3 mm 0.09 in |
| a - 有效中心位置ˡ³ˡ |
9.1 mm 0.36 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
38900 N 8750 lbf |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
150000 N 33700 lbf |
| C₀ - 静态径向额定值 |
246000 N 55300 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
31700 N 7130 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.23 |
| e - ISO标准系数ˡ⁸ˡ | 0.48 |
| Y - ISO标准系数ˡ⁹ˡ | 1.26 |
| G₁ - 发热系数（滚子滚道） | 187 |
| G₂ - 发热系数（挡边-滚子端） | 77.6 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.153 |
