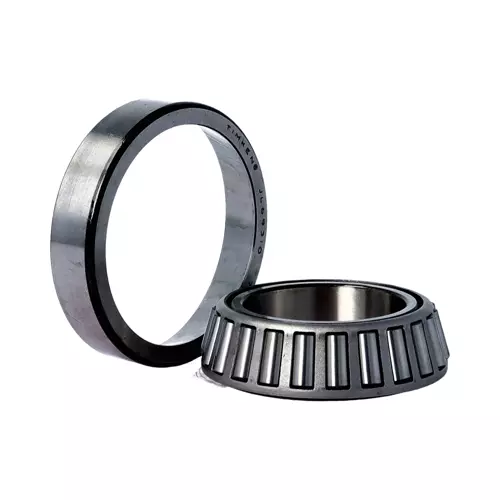

TIMKEN JL69349A/JL69310轴承尺寸、参数、图纸、互换、价格
J
L
6
9
3
4
9
A
/
J
L
6
9
3
1
0
J：J 系列，公制尺寸圆锥滚子轴承
L：轻型承载
6：30º30' < 锥角 < 32º30'
93：内径范围：1-2 in
49：部件代号，49表示内圈，内圈基本代号：69349
A：内部设计优化
/：分隔符
J：J 系列，公制尺寸圆锥滚子轴承
L：轻型承载
6：30º30' < 锥角 < 32º30'
93：内径范围：1-2 in
10：部件代号，10表示内圈，内圈基本代号：69310
J：
J 系列，公制尺寸圆锥滚子轴承
L：
轻型承载
6：
30º30' < 锥角 < 32º30'
93：
内径范围：1-2 in
49：
部件代号，49表示内圈，内圈基本代号：69349
A：
内部设计优化
/：
分隔符
J：
J 系列，公制尺寸圆锥滚子轴承
L：
轻型承载
6：
30º30' < 锥角 < 32º30'
93：
内径范围：1-2 in
10：
部件代号，10表示内圈，内圈基本代号：69310
| 技术规格 | |
| 系列 | L69300 |
| 锥体零件号 | JL69349A |
| 外圈零件号 | JL69310 |
| 设计单元 | 公制 |
| 轴承净重 |
0.2 Kg 0.5 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | L69300 |
| 尺寸规格 | |
| d - 内径 |
38.000 mm 1.4961 in |
| D - 外圈外径 |
63.000 mm 2.4803 in |
| B - 锥体宽度 |
17.000 mm 0.6693 in |
| C - 外圈宽度 |
13.500 mm 0.5315 in |
| T - 轴承宽度 |
17.000 mm 0.6693 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
1.270 mm 0.05 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.27 mm 0.050 in |
| da - 锥体正面背衬直径 |
42.5 mm 1.67 in |
| db - 锥体背面背衬直径 |
44.5 mm 1.75 in |
| Da - 外圈正面背衬直径 |
60.96 mm 2.40 in |
| Db - 外圈背面背衬直径 |
55.88 mm 2.20 in |
| Ab - 保持架锥体正面游隙 |
1.8 mm 0.07 in |
| Aa - 保持架锥体背面游隙 |
0 mm 0 in |
| a - 有效中心位置ˡ³ˡ |
-2.3 mm -0.09 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
13200 N 2970 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
51000 N 11500 lbf |
| C₀ - 静态径向载荷额定值 |
55000 N 12400 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
9410 N 2120 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.4 |
| e - ISO标准系数ˡ⁸ˡ | 0.42 |
| Y - ISO标准系数ˡ⁹ˡ | 1.44 |
| G₁ - 发热系数（滚子滚道） | 18.4 |
| G₂ - 发热系数（挡边-滚子端） | 13.6 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0692 |
