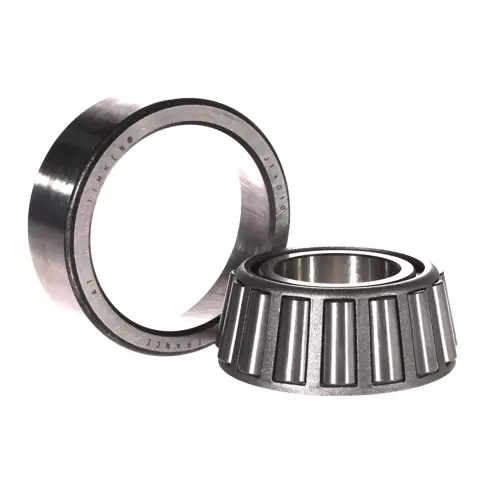

TIMKEN JF4049/JF4010轴承尺寸、参数、图纸、互换、价格
J
F
4
0
4
9
/
J
F
4
0
1
0
J：J 系列，公制尺寸圆锥滚子轴承
F：F 系列
4049：圆锥滚子轴承内圈基本代号：4049
/：分隔符
J：J 系列，公制尺寸圆锥滚子轴承
F：F 系列
4010：圆锥滚子轴承外圈基本代号：4010
J：
J 系列，公制尺寸圆锥滚子轴承
F：
F 系列
4049：
圆锥滚子轴承内圈基本代号：4049
/：
分隔符
J：
J 系列，公制尺寸圆锥滚子轴承
F：
F 系列
4010：
圆锥滚子轴承外圈基本代号：4010
| 技术规格 | |
| 系列 | JF4000 |
| 锥体零件号 | JF4049 |
| 外圈零件号 | JF4010 |
| 设计单元 | 公制 |
| 轴承净重 |
0.9 Kg 2 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | JF4000 |
| 尺寸规格 | |
| d - 内径 |
40 mm 1.5748 in |
| D - 外圈外径 |
85 mm 3.3465 in |
| B - 锥体宽度 |
32.500 mm 1.2795 in |
| C - 外圈宽度 |
28 mm 1.1024 in |
| T - 轴承宽度 |
33.000 mm 1.2992 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
2.54 mm 0.1 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.03 mm 0.08 in |
| da - 锥体正面背衬直径 |
49 mm 1.93 in |
| db - 锥体背面背衬直径 |
55 mm 2.17 in |
| Da - 外圈正面背衬直径 |
80.77 mm 3.18 in |
| Db - 外圈背面背衬直径 |
74.93 mm 2.95 in |
| Ab - 保持架锥体正面游隙 |
2.5 mm 0.1 in |
| Aa - 保持架锥体背面游隙 |
0.5 mm 0.02 in |
| a - 有效中心位置ˡ³ˡ |
-10.2 mm -0.4 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
42100 N 9470 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
162000 N 36500 lbf |
| C₀ - 静态径向载荷额定值 |
160000 N 35900 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
24800 N 5580 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.7 |
| e - ISO标准系数ˡ⁸ˡ | 0.34 |
| Y - ISO标准系数ˡ⁹ˡ | 1.74 |
| G₁ - 发热系数（滚子滚道） | 39.5 |
| G₂ - 发热系数（挡边-滚子端） | 13.5 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0841 |
