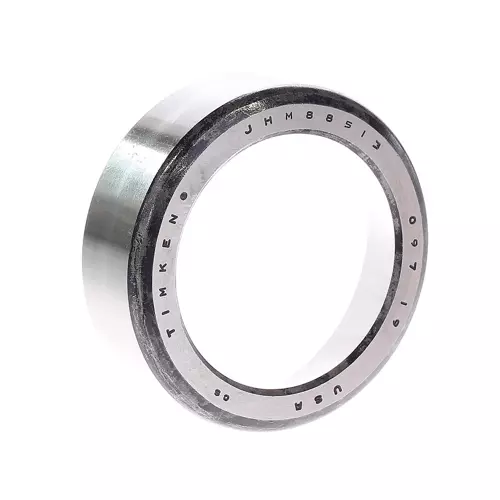

TIMKEN JHM88513-N0000轴承尺寸、参数、图纸、互换、价格
J
H
M
8
8
5
1
3
-
N
0
0
0
0
J：J 系列，公制尺寸圆锥滚子轴承
HM：重中型承载
8：36º < 锥角 < 45º
85：内径范围：1-2 in
13：部件代号，13表示外圈，外圈基本代号：88513
-N：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：材料代码，代号：00
J：
J 系列，公制尺寸圆锥滚子轴承
HM：
重中型承载
8：
36º < 锥角 < 45º
85：
内径范围：1-2 in
13：
部件代号，13表示外圈，外圈基本代号：88513
-N：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：
材料代码，代号：00
| 技术规格 | |
| 系列 | HM88500 |
| 外圈零件号 | JHM88513 |
| 设计单元 | 公制 |
| 完整的Timken零件号 | HM88500 |
| 尺寸规格 | |
| D - 外圈外径 |
72 mm 2.8346 in |
| C - 外圈宽度 |
23.020 mm 0.9063 in |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
3.3 mm 0.130 in |
| Da - 外圈正面背衬直径 |
69.10 mm 2.74 in |
| Db - 外圈背面背衬直径 |
57.91 mm 2.28 in |
| 系数 | |
| K - 系数ˡ²ˡ | 1.07 |
| e - ISO标准系数ˡ³ˡ | 0.55 |
| Y - ISO标准系数ˡ⁴ˡ | 1.1 |
| G₁ - 发热系数（滚子滚道） | 26.3 |
| G₂ - 发热系数（挡边-滚子端） | 11.7 |
| Cg - 几何因子ˡ⁵ˡ | 0.0857 |
