NSK 15TAC47CDDGDFHPN7C WPHL Q轴承尺寸、参数、图纸、互换、价格

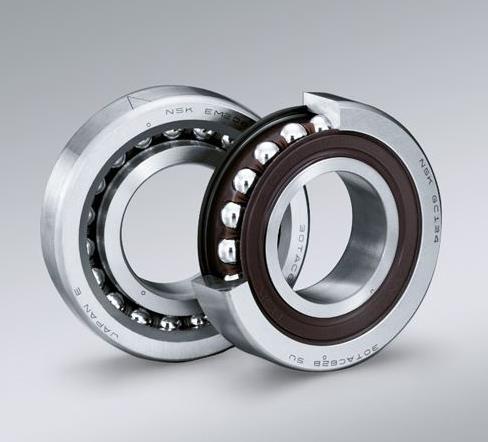

NSK 15TAC47CDDGDFHPN7C WPHL Q轴承
更新日期：2025-01-11 12:16:24
市场价：￥578.8元
销售价：电话咨询
库存：5套
NSK 15TAC47CDDGDFHPN7C WPHL Q轴承属于NSK 15TAC47轴承系列，其内径为15.00mm，外径为47.00mm，厚度为15.00mm。
后缀列表：【C：内部样式记号，接触角 60°，NSKHPS轴承】【DDG：两侧带轻接触型橡胶密封件】【DF：双列面对面（><）配对】【H：重预紧】【PN7C：NESCLASS 7C 级（相当于轴向跳动 P2级，尺寸公差 P4级）】【-WPH：丝杠支撑轴承常用润滑脂，推荐使用温度 -40~150℃】【L：油脂填充量代号，约填充空间容积的 30%】【-Q：商业包装，金色纸盒不覆膜单个或成对包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
1
5
T
A
C
4
7
C
D
D
G
D
F
H
P
N
7
C
-
W
P
H
L
-
Q
15：轴承内径：15mm
TAC：高刚度滚珠丝杠支撑轴承
47：轴承外径：47mm
C：内部样式记号，接触角 60°，NSKHPS轴承
DDG：两侧带轻接触型橡胶密封件
DF：双列面对面（><）配对
H：重预紧
PN7C：NESCLASS 7C 级（相当于轴向跳动 P2级，尺寸公差 P4级）
-WPH：丝杠支撑轴承常用润滑脂，推荐使用温度 -40~150℃
L：油脂填充量代号，约填充空间容积的 30%
-Q：商业包装，金色纸盒不覆膜单个或成对包装
15：
轴承内径：15mm
TAC：
高刚度滚珠丝杠支撑轴承
47：
轴承外径：47mm
C：
内部样式记号，接触角 60°，NSKHPS轴承
DDG：
两侧带轻接触型橡胶密封件
DF：
双列面对面（><）配对
H：
重预紧
PN7C：
NESCLASS 7C 级（相当于轴向跳动 P2级，尺寸公差 P4级）
-WPH：
丝杠支撑轴承常用润滑脂，推荐使用温度 -40~150℃
L：
油脂填充量代号，约填充空间容积的 30%
-Q：
商业包装，金色纸盒不覆膜单个或成对包装
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 15 |
| 外径 | D | 47 |
| 厚度 | 15 | |
| rmin | 1 | |
| r1 min | 0.6 | |
| Db max | 42 | |
| da min | 19.5 | |
| Da max | 41 | |
| db min | 19.5 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷（双列） | Ca | 37.5 |
| 极限轴向静载荷（双列） | 53 | |
| 极限轴向静载荷（双列） | 37.1 | |
| 极限转速（min-1） | ||
| 脂润滑 | 6900 | |
| 油润滑 | - | |
| 其他参数 | ||
| 推荐润滑脂填充量（cc） | - | |
| 接触角（度） | 60 | |
| 质量（kg）（参考值） | 0.146 | |
| 计算结果 | ||
| 预紧力（N） | 1450 | |
| 轴向刚度（N/μm） | 630 | |
| 起动力矩（N·m） | 0.09 | |
