TIMKEN J90354-90K01轴承尺寸、参数、图纸、互换、价格
J
9
0
3
5
4
-
9
0
K
0
1
J：J 系列，公制尺寸圆锥滚子轴承
9：锥角 ≥ 45º，但不是推力轴承
03：内径范围：0-1 in
54：部件代号，54表示内圈，内圈基本代号：90354
-9：装配号
0K：0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
01：材料代码，代号：01
J：
J 系列，公制尺寸圆锥滚子轴承
9：
锥角 ≥ 45º，但不是推力轴承
03：
内径范围：0-1 in
54：
部件代号，54表示内圈，内圈基本代号：90354
-9：
装配号
0K：
0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
01：
材料代码，代号：01
| 技术规格 | |
| 系列 | 90000 |
| 锥体零件号 | J90354 |
| 设计单元 | 公制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
667000 N 150000 lbf |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
173000 N 38900 lbf |
| 完整的Timken零件号 | 90000 |
| 尺寸规格 | |
| d - 锥体孔径 |
90 mm 3.5433 in |
| B - 锥体宽度 |
46.038 mm 1.8125 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
3.56 mm 0.14 in |
| da - 锥体正面背衬直径 |
111.8 mm 4.4 in |
| db - 锥体背面背衬直径 |
120 mm 4.72 in |
| Ab - 保持架锥体正面游隙 |
4.1 mm 0.16 in |
| Aa - 保持架锥体背面游隙 |
9.9 mm 0.39 in |
| a - 有效中心位置ˡ⁴ˡ |
12.7 mm 0.5 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
99300 N 22300 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
383000 N 86100 lbf |
| C₀ - 静态径向载荷额定值 |
392000 N 88100 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
147000 N 33100 lbf |
| 系数 | |
| K - 系数ˡ⁸ˡ | 0.67 |
| G₁ - 发热系数（滚子滚道） | 150 |
| G₂ - 发热系数（挡边-滚子端） | 23.8 |
| Cg - 几何因子ˡ⁹ˡ | 0.118 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN J90354-99401轴承 | ￥2782.84元 | - | 5 |

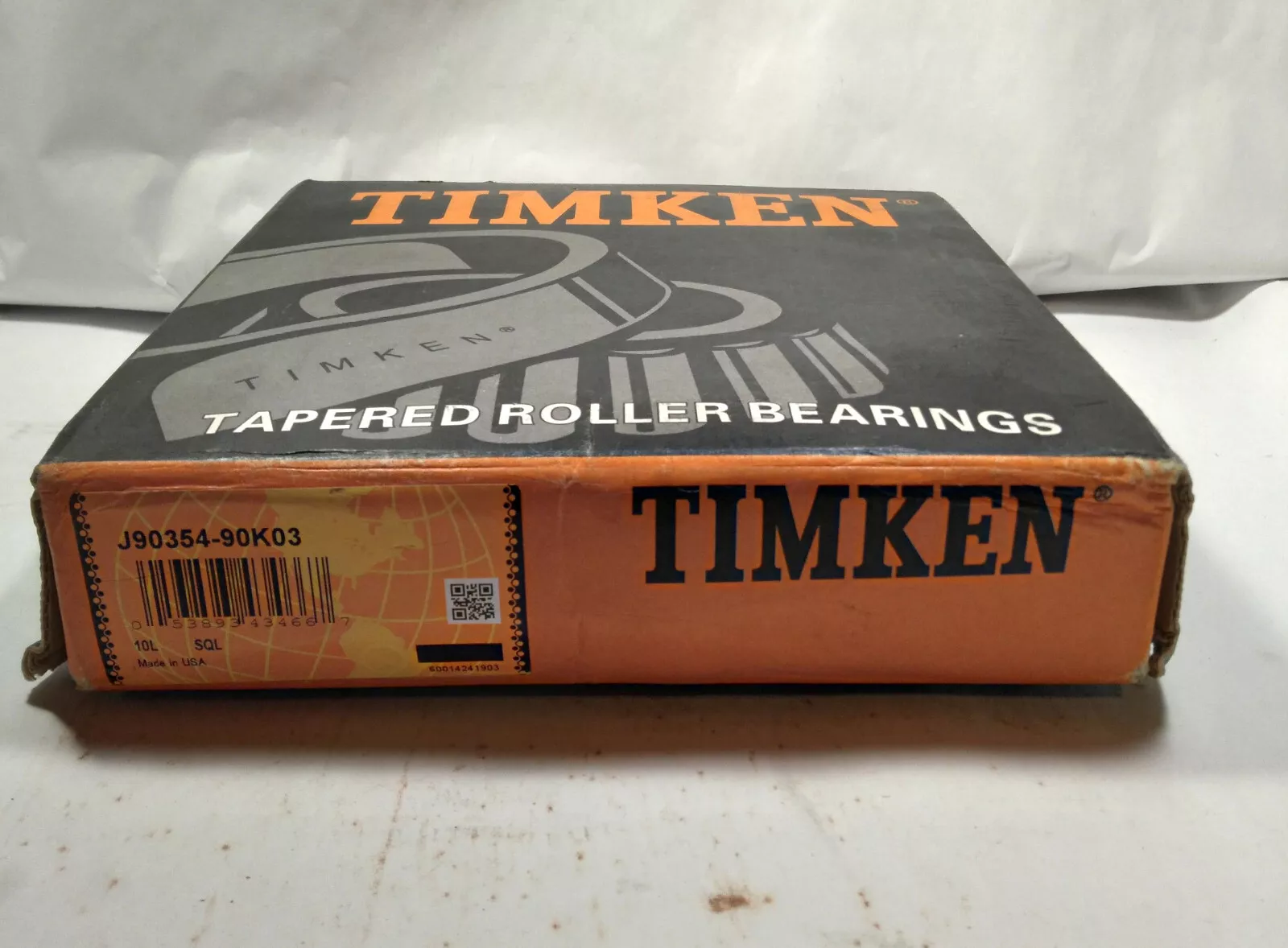

| TIMKEN J90354-90K03轴承 | ￥3319.92元 | - | 7 |
