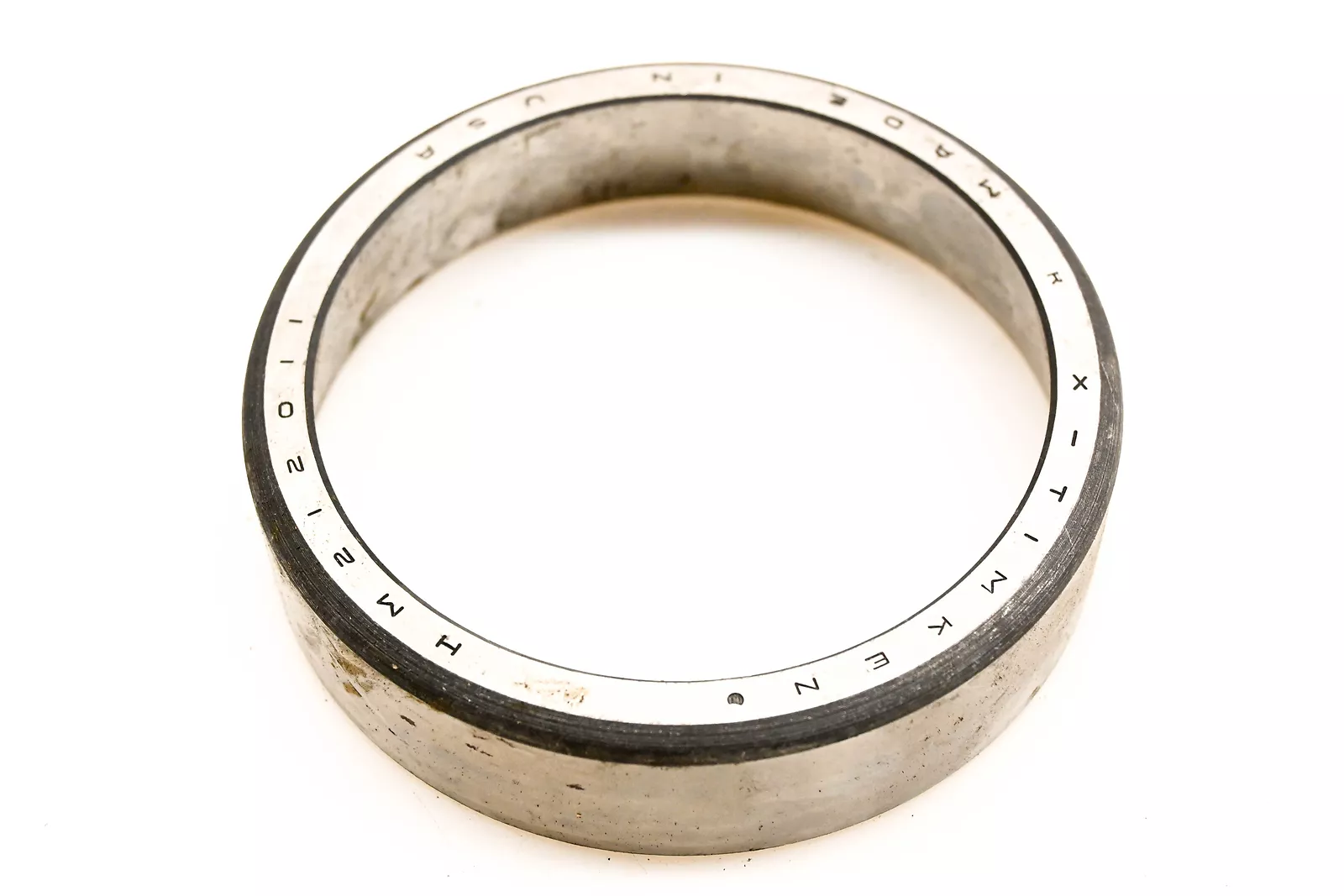

TIMKEN HM212011-20C25轴承尺寸、参数、图纸、互换、价格
H
M
2
1
2
0
1
1
-
2
0
C
2
5
HM：重中型承载
2：24º < 锥角 < 25º30'
120：内径范围：2-3 in
11：部件代号，11表示外圈，外圈基本代号：212011
-2：装配号
0C：0：TIMKEN轴承代码，C：未知精度
25：材料代码，代号：25
HM：
重中型承载
2：
24º < 锥角 < 25º30'
120：
内径范围：2-3 in
11：
部件代号，11表示外圈，外圈基本代号：212011
-2：
装配号
0C：
0：TIMKEN轴承代码，C：未知精度
25：
材料代码，代号：25
| 技术规格 | |
| 系列 | HM212000 |
| 外圈零件号 | HM212011 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
4.8125 in 122.238 mm |
| C - 外圈宽度 |
1.1700 in 29.718 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.130 in 3.3 mm |
| Da - 外圈正面背衬直径 |
4.60 in 116.10 mm |
| Db - 外圈背面背衬直径 |
4.25 in 107.95 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.34 |
| Y - ISO标准系数ˡ³ˡ | 1.78 |
| Cg - 几何因子ˡ⁴ˡ | 0.0759 |
