NSK 7002CTYNDFMP5 Q轴承尺寸、参数、图纸、互换、价格
NSK 7002CTYNDFMP5 Q轴承
更新日期：2025-01-08 17:41:58
市场价：￥304.91元
销售价：电话咨询
库存：24套
NSK 7002CTYNDFMP5 Q轴承属于NSK 7002轴承系列，其内径为15.00mm，外径为32.00mm，厚度为9.00mm。
后缀列表：【C：接触角 15°】【TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃】【DF：双列面对面（><）配对】【M：中预紧】【P5：ISO 5级精度】【-Q：商业包装，金色纸盒不覆膜单个或成对包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
0
0
2
C
T
Y
N
D
F
M
P
5
-
Q
7：角接触球轴承
0：尺寸系列：10系列
02：内径代号，内径：15 mm
C：接触角 15°
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DF：双列面对面（><）配对
M：中预紧
P5：ISO 5级精度
-Q：商业包装，金色纸盒不覆膜单个或成对包装
7：
角接触球轴承
0：
尺寸系列：10系列
02：
内径代号，内径：15 mm
C：
接触角 15°
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DF：
双列面对面（><）配对
M：
中预紧
P5：
ISO 5级精度
-Q：
商业包装，金色纸盒不覆膜单个或成对包装
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 15 |
| 外径 | D | 32 |
| 厚度 | B | 9 |
| 作用点位置 | a | 7.6 |
| rmin | 0.3 | |
| r1 min | 0.15 | |
| da min | 17.5 | |
| Da max | 29.5 | |
| Db max | 30.8 | |
| ra max | 0.3 | |
| rb max | 0.15 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 6.55 |
| 基本额定静载荷 | Cor | 3.4 |
| 极限轴向载荷 | 2.63 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 49000 | |
| 油润滑 - 单列、无预紧 | 74500 | |
| 脂润滑 - 双列、M预紧 | 31850 | |
| 脂润滑 - 双列、M预紧（连续安全运行） | 23887.5 | |
| 油润滑 - 双列、M预紧 | 48425 | |
| 油润滑 - 双列、M预紧（连续安全运行） | 36318.75 | |
| 其他参数 | ||
| 接触角（度） | 15 | |
| 系数 | fo | 14.1 |
| 质量（参考值） | 0.03 | |
| 计算结果 | ||
| 预紧力（N） | 66 N | |
| 轴向刚度（N/μm） | 29 N/μm | |
| 径向刚度（N/μm） | 145 N/μm | |
| 测量轴向游隙（μm） | -7μm | |
| 型号（可前往） | 市场价 | 销售价 | 库存 |
| NSK 7002CTYNSULP5 Q轴承 | ￥147.89元 | - | 163 |
| NSK 7002CTYNSULP4 S轴承 | ￥251.63元 | - | 50 |

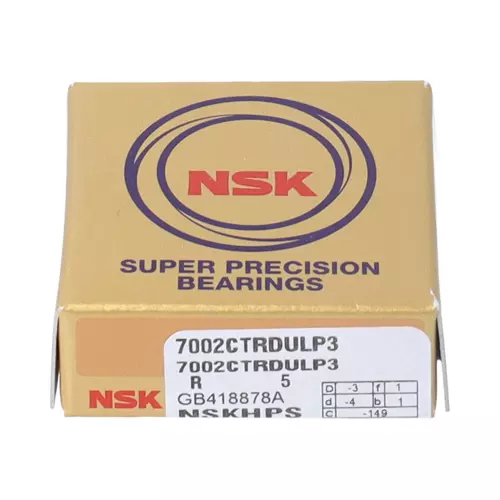

| NSK 7002CTRDULP3轴承 | ￥2120.04元 | - | 4 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| NSK 7002CTYNDBLP5 Q轴承 | ￥207.71元 | - | 300 |
| NSK 7002CTYNDULP4 S轴承 | ￥337.53元 | - | 40 |
| NSK 7002CTYNDTP5 Q轴承 | ￥195.88元 | - | 2 |
| NSK 7002CTYNDTP4轴承 | ￥374.56元 | - | 30 |
| NSK 7002CTYDBLP5轴承 | ￥401.31元 | - | 5 |
| NSK 7002CTRDULP3轴承 | ￥1367.91元 | - | 3 |
| NSK 7002CTDULP4V轴承 | ￥163.8元 | - | 2 |
| NSK 7002CTRDULP4轴承 | ￥546元 | - | 3 |
| NSK B7002CTDULP4轴承 | ￥620.05元 | - | 2 |
