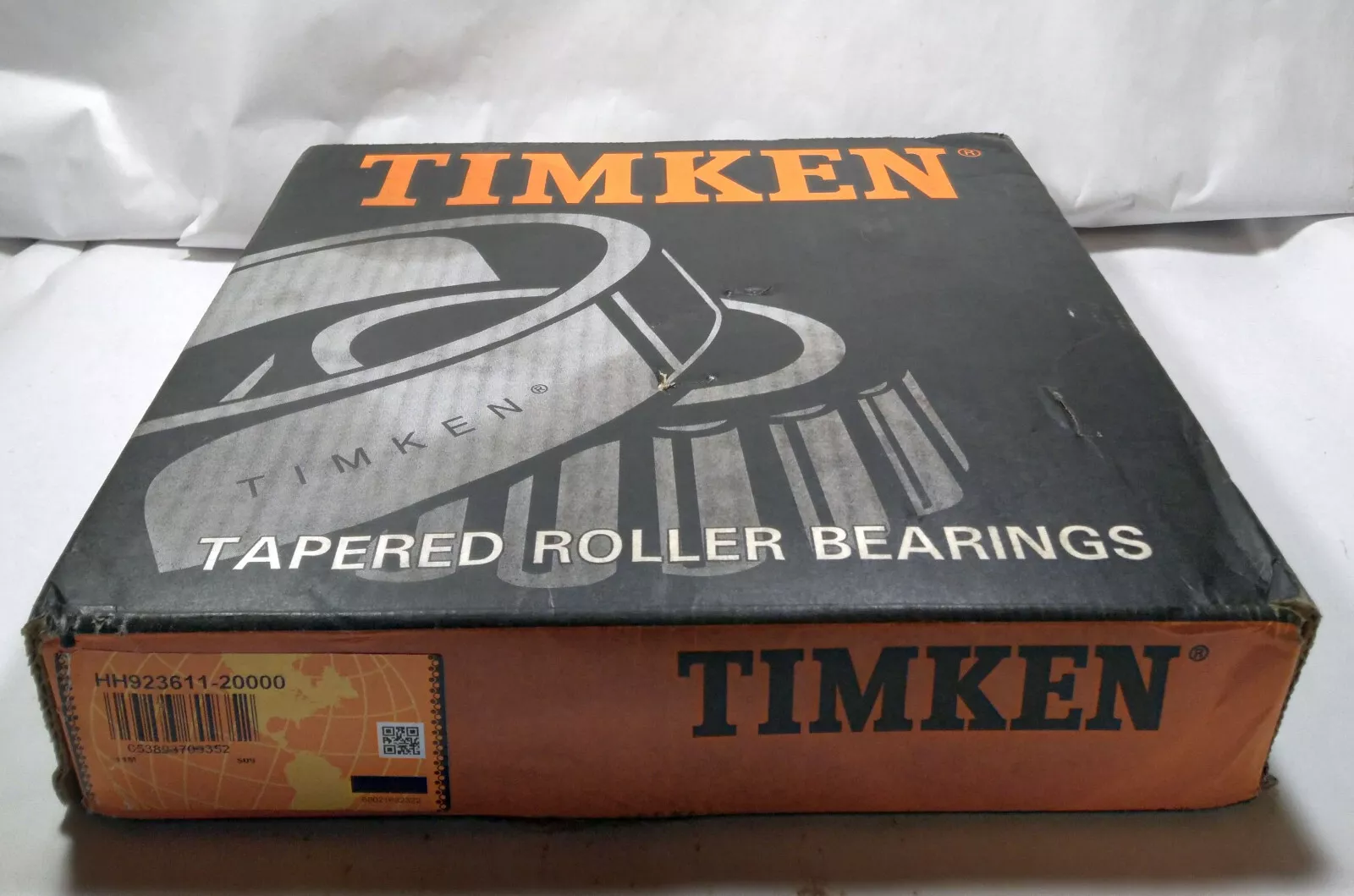

TIMKEN HH923611-20000轴承尺寸、参数、图纸、互换、价格
H
H
9
2
3
6
1
1
-
2
0
0
0
0
HH：超重型承载
9：锥角 ≥ 45º，但不是推力轴承
236：内径范围：4-5 in
11：部件代号，11表示外圈，外圈基本代号：923611
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：材料代码，代号：00
HH：
超重型承载
9：
锥角 ≥ 45º，但不是推力轴承
236：
内径范围：4-5 in
11：
部件代号，11表示外圈，外圈基本代号：923611
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：
材料代码，代号：00
| 技术规格 | |
| 系列 | HH923600 |
| 外圈零件号 | HH923611 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
9.875 in 250.825 mm |
| C - 外圈宽度 |
2 in 50.8 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.130 in 3.3 mm |
| Da - 外圈正面背衬直径 |
9.02 in 229.10 mm |
| Db - 外圈背面背衬直径 |
8.27 in 210.06 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.7 |
| Y - ISO标准系数ˡ³ˡ | 0.86 |
| Cg - 几何因子ˡ⁴ˡ | 0.137 |
