NSK 7013A5TRV1VSUMP3轴承尺寸、参数、图纸、互换、价格

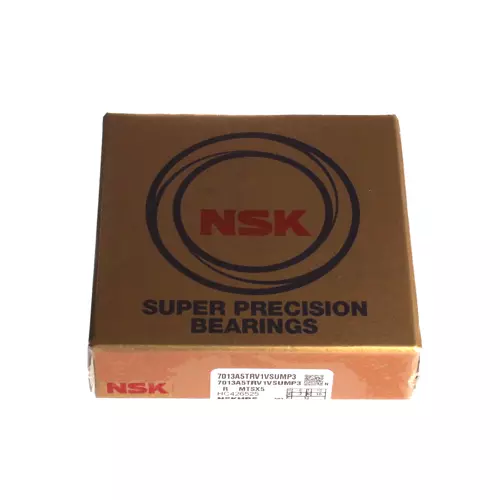

NSK 7013A5TRV1VSUMP3轴承
更新日期：2025-01-10 10:43:48
市场价：￥2371.74元
销售价：电话咨询
库存：2套
NSK 7013A5TRV1VSUMP3轴承属于NSK 7013轴承系列，其内径为65.00mm，外径为100.00mm，厚度为18.00mm。
后缀列表：【A5：接触角 25°】【TR：外圈引导酚醛树脂保持架，连续使用极限温度 120℃】【V1V：两侧带非接触式橡胶密封件】【SU：单列万能配对】【M：中预紧】【P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
0
1
3
A
5
T
R
V
1
V
S
U
M
P
3
7：角接触球轴承
0：尺寸系列：10系列
13：内径代号，内径：65 mm
A5：接触角 25°
TR：外圈引导酚醛树脂保持架，连续使用极限温度 120℃
V1V：两侧带非接触式橡胶密封件
SU：单列万能配对
M：中预紧
P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
7：
角接触球轴承
0：
尺寸系列：10系列
13：
内径代号，内径：65 mm
A5：
接触角 25°
TR：
外圈引导酚醛树脂保持架，连续使用极限温度 120℃
V1V：
两侧带非接触式橡胶密封件
SU：
单列万能配对
M：
中预紧
P3：
特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 65 |
| 外径 | D | 100 |
| 厚度 | B | 18 |
| 作用点位置 | a | 282 |
| rmin | 1.1 | |
| r1 min | 0.6 | |
| da min | 72 | |
| Da max | 93 | |
| Db max | 95 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 37 |
| 基本额定静载荷 | Cor | 32.5 |
| 极限轴向载荷 | 25.4 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 12200 | |
| 油润滑 - 单列、无预紧 | 18200 | |
| 脂润滑 - 单列、无预紧（连续安全运行） | 9150 | |
| 油润滑 - 单列、无预紧（连续安全运行） | 13650 | |
| 其他参数 | ||
| 接触角（度） | 25 | |
| 系数 | fo | - |
| 质量（参考值） | 0.455 | |
| 计算结果 | ||
| 预紧力（N） | 单列使用时，无预紧。双列使用时，预紧力为：915 N。三列使用时，预紧力为：1244.4 N。四列使用时，预紧力为：1830 N。 | |
| 轴向刚度（N/μm） | 单列使用时，无轴向刚度。双列使用时，轴向刚度为：272 N/μm。三列使用时，轴向刚度为：402.56 N/μm。四列使用时，轴向刚度为：544 N/μm。 | |
| 径向刚度（N/μm） | 0 N/μm | |
| 测量轴向游隙（μm） | -18μm | |
