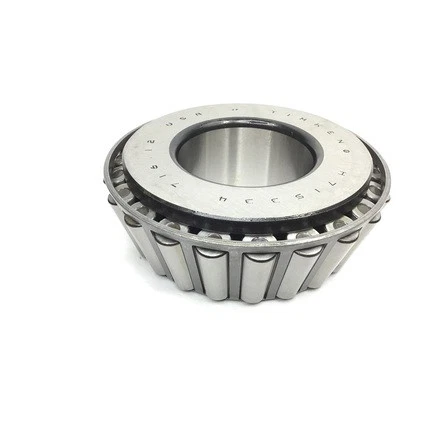

TIMKEN H715334-70757轴承尺寸、参数、图纸、互换、价格
H
7
1
5
3
3
4
-
7
0
7
5
7
H：重型承载
7：32º30' < 锥角 < 36º
153：内径范围：3-4 in
34：部件代号，34表示内圈，内圈基本代号：715334
-7：装配号
07：0：铁姆肯公司代码，7：精度未知
57：材料代码，代号：57
H：
重型承载
7：
32º30' < 锥角 < 36º
153：
内径范围：3-4 in
34：
部件代号，34表示内圈，内圈基本代号：715334
-7：
装配号
07：
0：铁姆肯公司代码，7：精度未知
57：
材料代码，代号：57
| 技术规格 | |
| 系列 | H715300 |
| 锥体零件号 | H715334 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
125000 lbf 556000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
32400 lbf 144000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 7/16 in 61.913 mm |
| B - 锥体宽度 |
1.8125 in 46.038 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
3.19 in 81 mm |
| db - 锥体背面背衬直径 |
3.43 in 87 mm |
| Ab - 保持架锥体正面游隙 |
0.11 in 2.8 mm |
| Aa - 保持架锥体背面游隙 |
0.14 in 3.6 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.34 in -8.6 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
18600 lbf 82700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
71700 lbf 319000 N |
| C₀ - 静态径向载荷额定值 |
91000 lbf 405000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
15100 lbf 67000 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.24 |
| Cg - 几何因子ˡ⁹ˡ | 0.0993 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN H715334-20024轴承 | ￥726.16元 | - | 6 |
| TIMKEN H715334-70000轴承 | ￥954.68元 | - | 5 |
| TIMKEN H715334-99403轴承 | ￥1228.44元 | - | 1 |
