NSK 7924A5TE1DBCA125P5 5轴承尺寸、参数、图纸、互换、价格

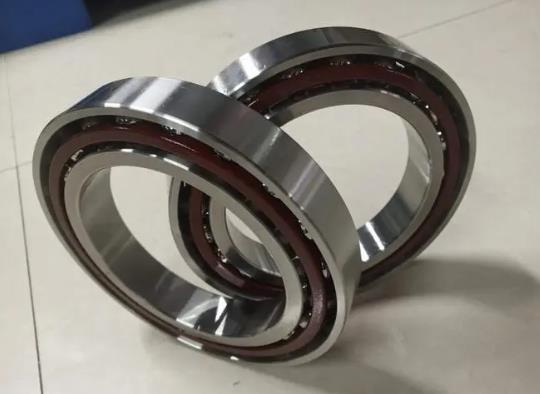

NSK 7924A5TE1DBCA125P5 5轴承
更新日期：2025-01-10 19:55:07
市场价：￥3276元
销售价：电话咨询
库存：8套
NSK 7924A5TE1DBCA125P5 5轴承属于NSK 7924轴承系列，其内径为120.00mm，外径为165.00mm，厚度为22.00mm。
后缀列表：【A5：接触角 25°】【T：外圈引导酚醛树脂保持架或聚酰胺树脂保持架】【E1：未知后缀】【DB：双列背对背（<>）配对】【CA125：特殊轴向游隙，游隙中间值 125μm】【P5：ISO 5级精度】【-5：商业包装，蓝色纸盒单个包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
9
2
4
A
5
T
E
1
D
B
C
A
1
2
5
P
5
-
5
7：角接触球轴承
9：尺寸系列：19系列
24：内径代号，内径：120 mm
A5：接触角 25°
T：外圈引导酚醛树脂保持架或聚酰胺树脂保持架
E1：未知后缀
DB：双列背对背（<>）配对
CA125：特殊轴向游隙，游隙中间值 125μm
P5：ISO 5级精度
-5：商业包装，蓝色纸盒单个包装
7：
角接触球轴承
9：
尺寸系列：19系列
24：
内径代号，内径：120 mm
A5：
接触角 25°
T：
外圈引导酚醛树脂保持架或聚酰胺树脂保持架
E1：
未知后缀
DB：
双列背对背（<>）配对
CA125：
特殊轴向游隙，游隙中间值 125μm
P5：
ISO 5级精度
-5：
商业包装，蓝色纸盒单个包装
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 120 |
| 外径 | D | 165 |
| 厚度 | B | 22 |
| 作用点位置 | a | 44.2 |
| rmin | 1.1 | |
| r1 min | 0.6 | |
| da min | 127 | |
| Da max | 158 | |
| Db max | 160 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 71 |
| 基本额定静载荷 | Cor | 77 |
| 极限轴向载荷 | 59.5 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 7100 | |
| 油润滑 - 单列、无预紧 | 10600 | |
| 脂润滑 - 双列、0预紧 | 6035 | |
| 脂润滑 - 双列、0预紧（连续安全运行） | 4526.25 | |
| 油润滑 - 双列、0预紧 | 9010 | |
| 油润滑 - 双列、0预紧（连续安全运行） | 6757.5 | |
| 其他参数 | ||
| 接触角（度） | 25 | |
| 系数 | fo | - |
| 质量（参考值） | 1.15 | |
