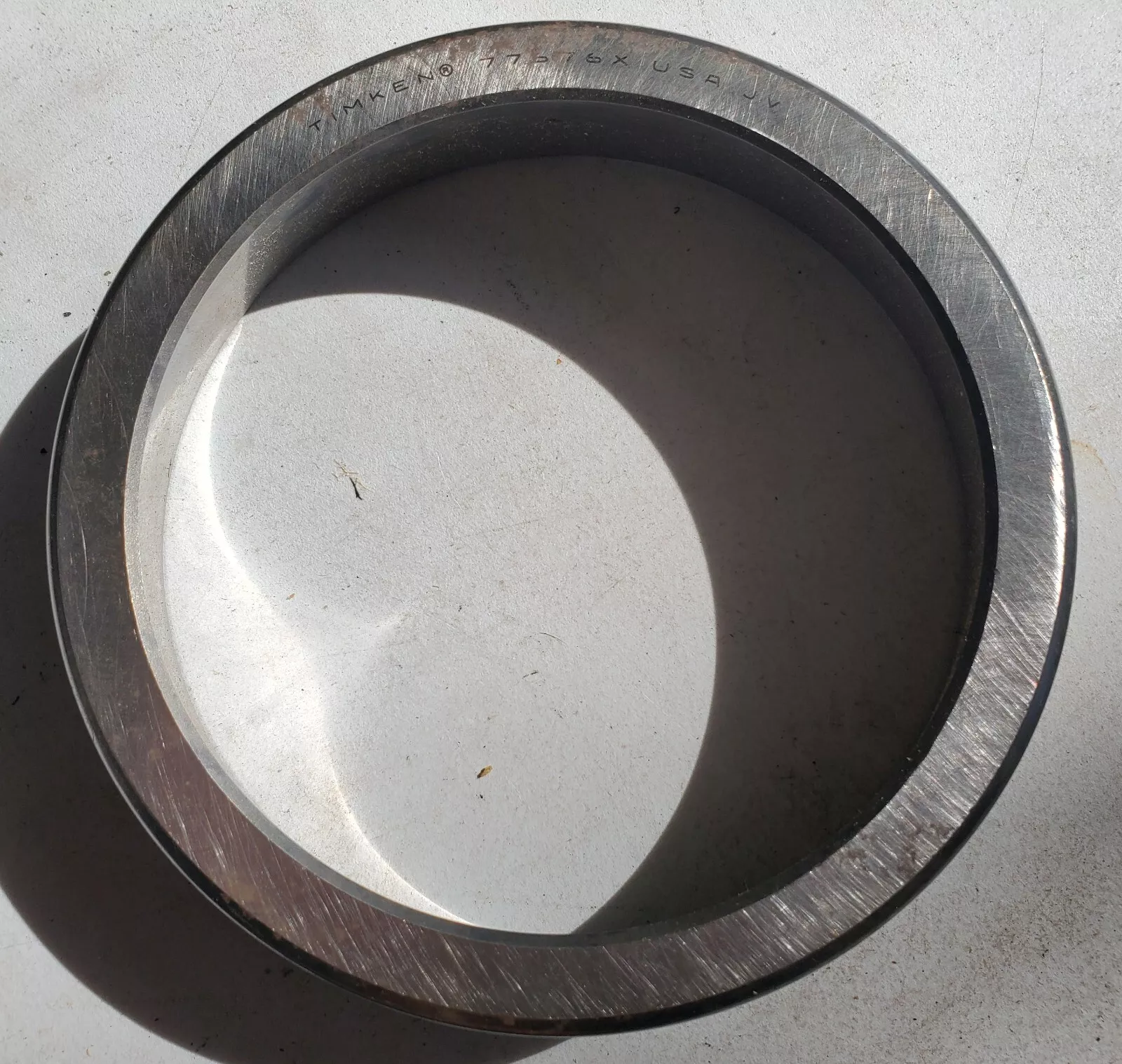

TIMKEN 77676X轴承尺寸、参数、图纸、互换、价格
7
7
6
7
6
X
7：32º30' < 锥角 < 36º
76：内径范围：1-2 in
76：部件代号，76表示外圈，外圈基本代号：77676
X：边界尺寸变更，符合 ISO标准
7：
32º30' < 锥角 < 36º
76：
内径范围：1-2 in
76：
部件代号，76表示外圈，外圈基本代号：77676
X：
边界尺寸变更，符合 ISO标准
| 技术规格 | |
| 系列 | 77000 |
| 外圈零件号 | 77676X |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
6.75 in 171.450 mm |
| C - 外圈宽度 |
1.625 in 41.275 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.130 in 3.3 mm |
| Da - 外圈正面背衬直径 |
6.36 in 161.54 mm |
| Db - 外圈背面背衬直径 |
5.98 in 151.89 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.37 |
| Y - ISO标准系数ˡ³ˡ | 1.63 |
| Cg - 几何因子ˡ⁴ˡ | 0.102 |
