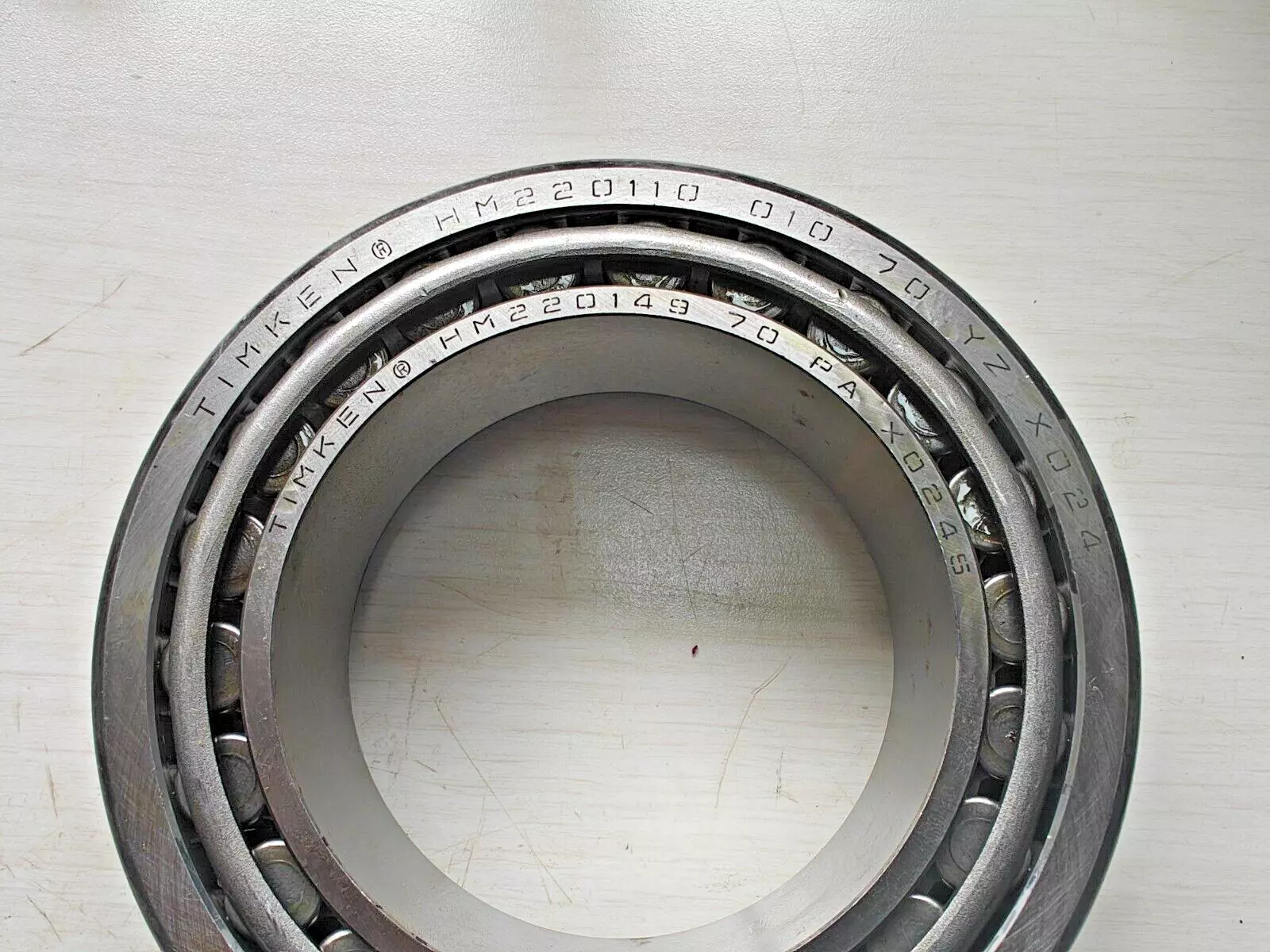

TIMKEN HM220149/HM220110轴承尺寸、参数、图纸、互换、价格
H
M
2
2
0
1
4
9
/
H
M
2
2
0
1
1
0
HM：重中型承载
2：24º < 锥角 < 25º30'
201：内径范围：4-5 in
49：部件代号，49表示内圈，内圈基本代号：220149
/：分隔符
HM：重中型承载
2：24º < 锥角 < 25º30'
201：内径范围：4-5 in
10：部件代号，10表示内圈，内圈基本代号：220110
HM：
重中型承载
2：
24º < 锥角 < 25º30'
201：
内径范围：4-5 in
49：
部件代号，49表示内圈，内圈基本代号：220149
/：
分隔符
HM：
重中型承载
2：
24º < 锥角 < 25º30'
201：
内径范围：4-5 in
10：
部件代号，10表示内圈，内圈基本代号：220110
| 技术规格 | |
| 系列 | HM220100 |
| 锥体零件号 | HM220149 |
| 外圈零件号 | HM220110 |
| 设计单元 | 英制 |
| 轴承净重 |
6.1 lb 2.8 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
3.9360 in 99.974 mm |
| D - 外圈外径 |
6.1801 in 156.975 mm |
| B - 锥体宽度 |
1.6535 in 41.999 mm |
| C - 外圈宽度 |
1.3386 in 34 mm |
| T - 轴承宽度 |
1.6535 in 41.999 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.31 in 7.870 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.140 in 3.56 mm |
| da - 锥体正面背衬直径 |
4.25 in 108 mm |
| db - 锥体背面背衬直径 |
4.84 in 122.9 mm |
| Da - 外圈正面背衬直径 |
5.96 in 151.38 mm |
| Db - 外圈背面背衬直径 |
5.59 in 141.99 mm |
| Ab - 保持架锥体正面游隙 |
0.12 in 3 mm |
| Aa - 保持架锥体背面游隙 |
0.07 in 1.8 mm |
| a - 有效中心位置ˡ³ˡ |
-0.34 in -8.6 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
17500 lbf 77800 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
67500 lbf 300000 N |
| C₀ - 静态径向载荷额定值 |
98500 lbf 438000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
9960 lbf 44300 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.76 |
| e - ISO标准系数ˡ⁸ˡ | 0.33 |
| Y - ISO标准系数ˡ⁹ˡ | 1.8 |
| G₁ - 发热系数（滚子滚道） | 203.6 |
| G₂ - 发热系数（挡边-滚子端） | 45.9 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0981 |
