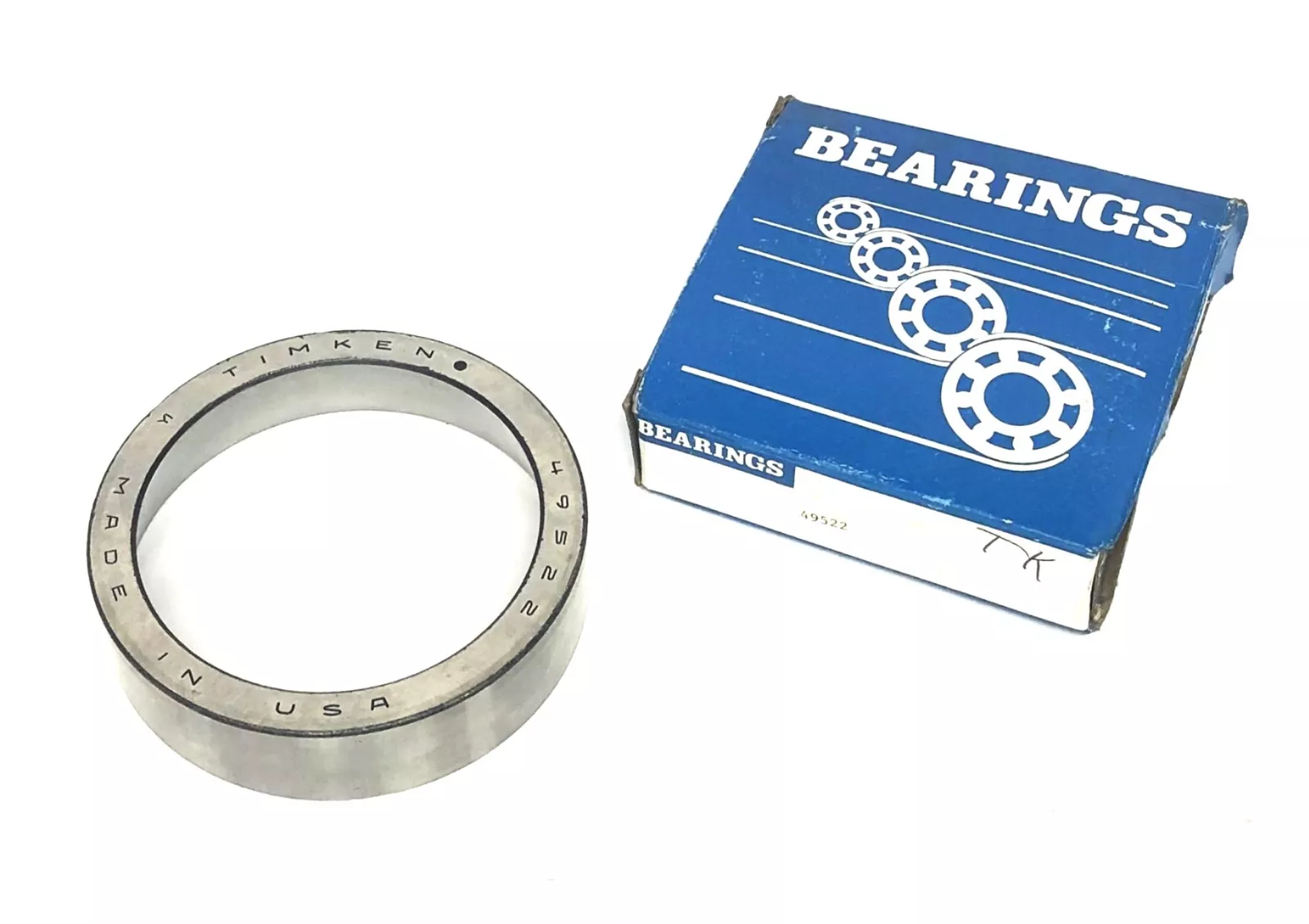

TIMKEN 49522-20157轴承尺寸、参数、图纸、互换、价格
4
9
5
2
2
-
2
0
1
5
7
4：27º < 锥角 < 28º30'
95：内径范围：1-2 in
22：部件代号，22表示内圈，内圈基本代号：49522
-2：装配号
01：0：铁姆肯公司代码，1：精度未知
57：材料代码，代号：57
4：
27º < 锥角 < 28º30'
95：
内径范围：1-2 in
22：
部件代号，22表示内圈，内圈基本代号：49522
-2：
装配号
01：
0：铁姆肯公司代码，1：精度未知
57：
材料代码，代号：57
| 技术规格 | |
| 系列 | 49500 |
| 外圈零件号 | 49522 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
4 in 101.6 mm |
| C - 外圈宽度 |
1 in 25.4 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.03 in 0.76 mm |
| Da - 外圈正面背衬直径 |
3.82 in 97.00 mm |
| Db - 外圈背面背衬直径 |
3.54 in 89.92 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.4 |
| Y - ISO标准系数ˡ³ˡ | 1.5 |
| Cg - 几何因子ˡ⁴ˡ | 0.0946 |
