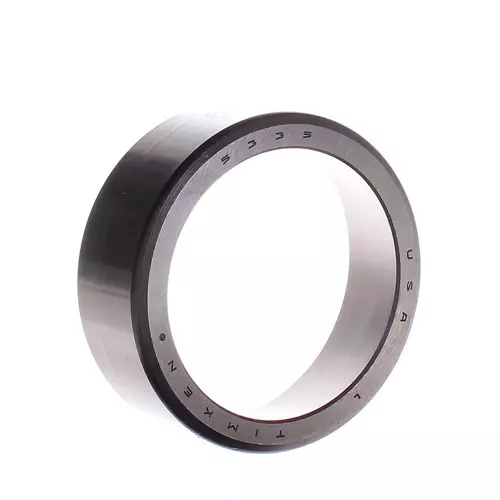

TIMKEN 5335-20024轴承尺寸、参数、图纸、互换、价格
5
3
3
5
-
2
0
0
2
4
5335：圆锥滚子轴承内圈基本代号：5335
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
5335：
圆锥滚子轴承内圈基本代号：5335
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24
| 技术规格 | |
| 系列 | 5300 |
| 外圈零件号 | 5335 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
4.0625 in 103.188 mm |
| C - 外圈宽度 |
1.4375 in 36.513 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.130 in 3.3 mm |
| Da - 外圈正面背衬直径 |
3.85 in 97.79 mm |
| Db - 外圈背面背衬直径 |
3.50 in 88.90 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.3 |
| Y - ISO标准系数ˡ³ˡ | 2.02 |
| Cg - 几何因子ˡ⁴ˡ | 0.0985 |
