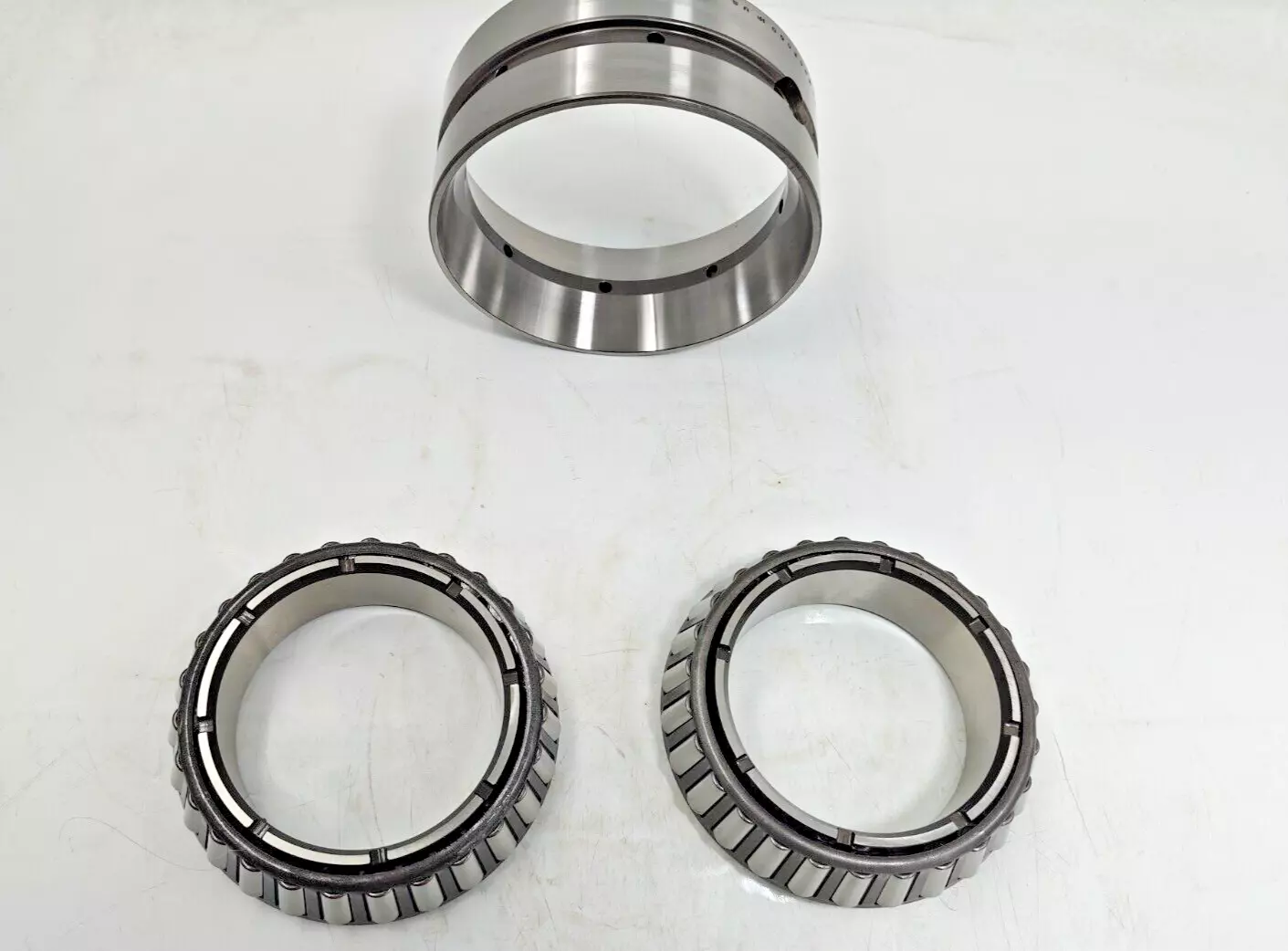

TIMKEN NA56425SW/56650CD轴承尺寸、参数、图纸、互换、价格
N
A
5
6
4
2
5
S
W
/
5
6
6
5
0
C
D
NA：双列不可调轴承
5：28º30' < 锥角 < 30º30'
64：内径范围：1-2 in
25：部件代号，25表示内圈，内圈基本代号：56425
SW：带槽或键槽
/：分隔符
5：28º30' < 锥角 < 30º30'
66：内径范围：1-2 in
50：部件代号，50表示内圈，内圈基本代号：56650
C：尺寸与基本零件号不同，不可互换
D：TDO 系列，双列外圈
NA：
双列不可调轴承
5：
28º30' < 锥角 < 30º30'
64：
内径范围：1-2 in
25：
部件代号，25表示内圈，内圈基本代号：56425
SW：
带槽或键槽
/：
分隔符
5：
28º30' < 锥角 < 30º30'
66：
内径范围：1-2 in
50：
部件代号，50表示内圈，内圈基本代号：56650
C：
尺寸与基本零件号不同，不可互换
D：
TDO 系列，双列外圈
| 技术规格 | |
| 系列 | 56000 |
| 锥体零件号 | NA56425SW |
| 外圈零件号 | 56650CD |
| 设计单元 | 英制 |
| 轴承净重 | 13.4602 lb |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
4 1/4 in 107.95 mm |
| D - 外圈外径 |
6.5 in 165.1 mm |
| B - 锥体宽度 |
1.75 in 44.45 mm |
| C - 双列外圈宽度 |
2.5 in 63.5 mm |
| T - 轴承锥体总宽度 |
3.5 in 88.9 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.556 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.03 in 0.8 mm |
| db - 锥体背面背衬直径 |
4.84 in 123 mm |
| Da - 外圈正面背衬直径 |
6.30 in 160.00 mm |
| Aa - 保持架锥体背面游隙 |
0.27 in 6.9 mm |
| a - 有效中心位置ˡ³ˡ |
-0.05 in -1.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（单列，9000万转）ˡ⁴ˡ |
13200 lbf 58700 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁵ˡ |
11200 lbf 50000 N |
| 系数规格 | |
| K - 系数ˡ⁶ˡ | 1.18 |
| e - ISO标准系数ˡ⁷ˡ | 0.5 |
| Y₁ - ISO标准系数ˡ⁸ˡ | 1.36 |
| Y₂ - ISO标准系数ˡ⁹ˡ | 2.02 |
