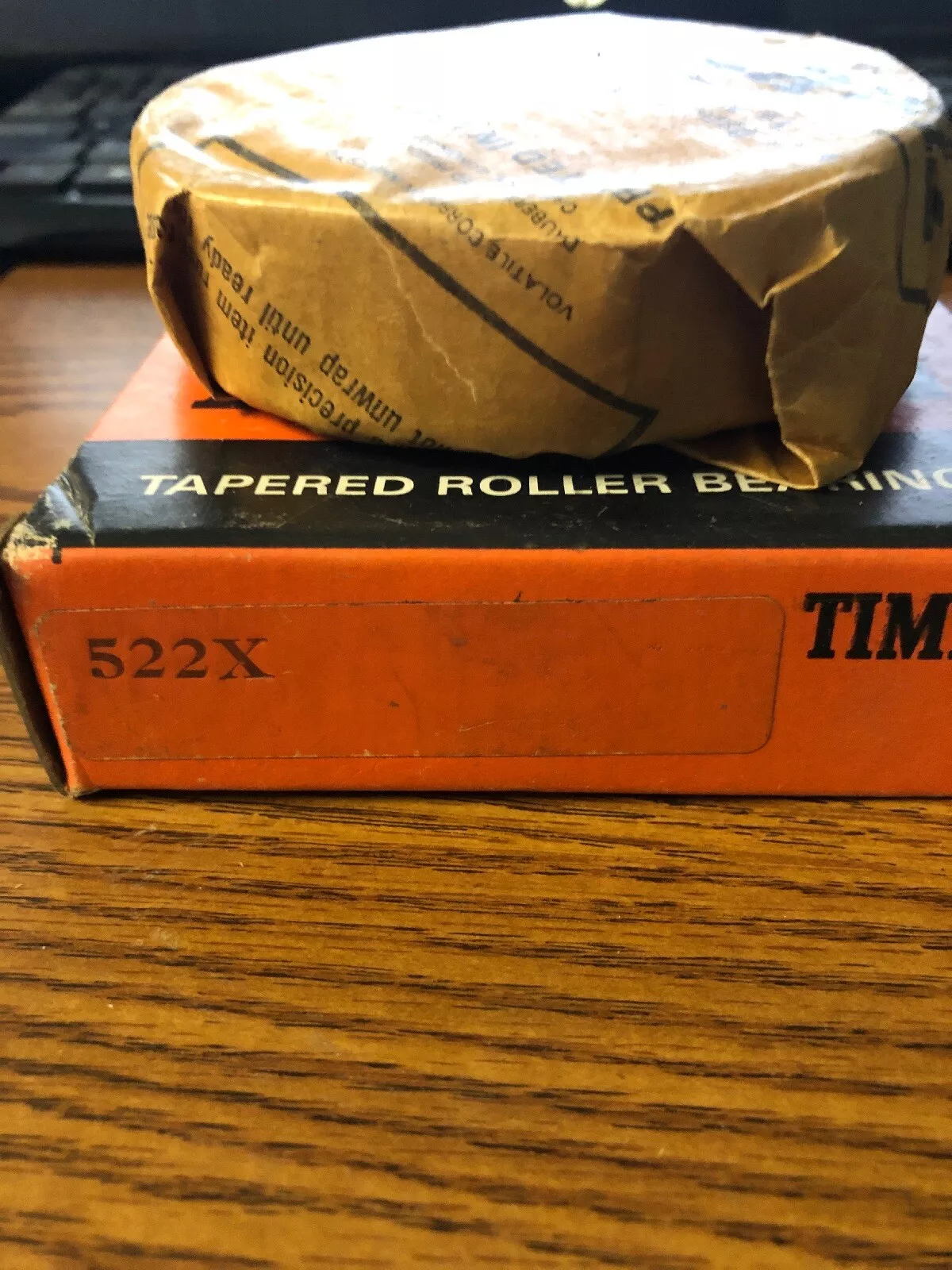

TIMKEN 522X轴承尺寸、参数、图纸、互换、价格
5
2
2
X
522：圆锥滚子轴承内圈基本代号：522
X：边界尺寸变更，符合 ISO标准
522：
圆锥滚子轴承内圈基本代号：522
X：
边界尺寸变更，符合 ISO标准
| 技术规格 | |
| 系列 | 525 |
| 外圈零件号 | 522X |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
3.9843 in 101.201 mm |
| C - 外圈宽度 |
1.0625 in 26.988 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.130 in 3.3 mm |
| Da - 外圈正面背衬直径 |
3.76 in 95.5 mm |
| Db - 外圈背面背衬直径 |
3.50 in 88.90 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.29 |
| Cg - 几何因子ˡ³ˡ | 0.0894 |
