TIMKEN 522A-20024轴承尺寸、参数、图纸、互换、价格
5
2
2
A
-
2
0
0
2
4
522：圆锥滚子轴承内圈基本代号：522
A：内部设计优化
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
522：
圆锥滚子轴承内圈基本代号：522
A：
内部设计优化
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24
| 技术规格 | |
| 系列 | 525 |

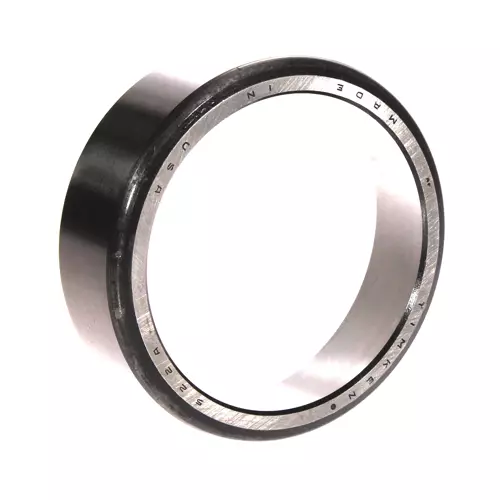

| 外圈零件号 | 522A |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
3.9385 in 100.038 mm |
| C - 外圈宽度 |
1.25 in 31.75 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.170 in 4.32 mm |
| Da - 外圈正面背衬直径 |
3.74 in 94.00 mm |
| Db - 外圈背面背衬直径 |
3.43 in 87.12 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.29 |
| Y - ISO标准系数ˡ³ˡ | 2.1 |
| Cg - 几何因子ˡ⁴ˡ | 0.0894 |
