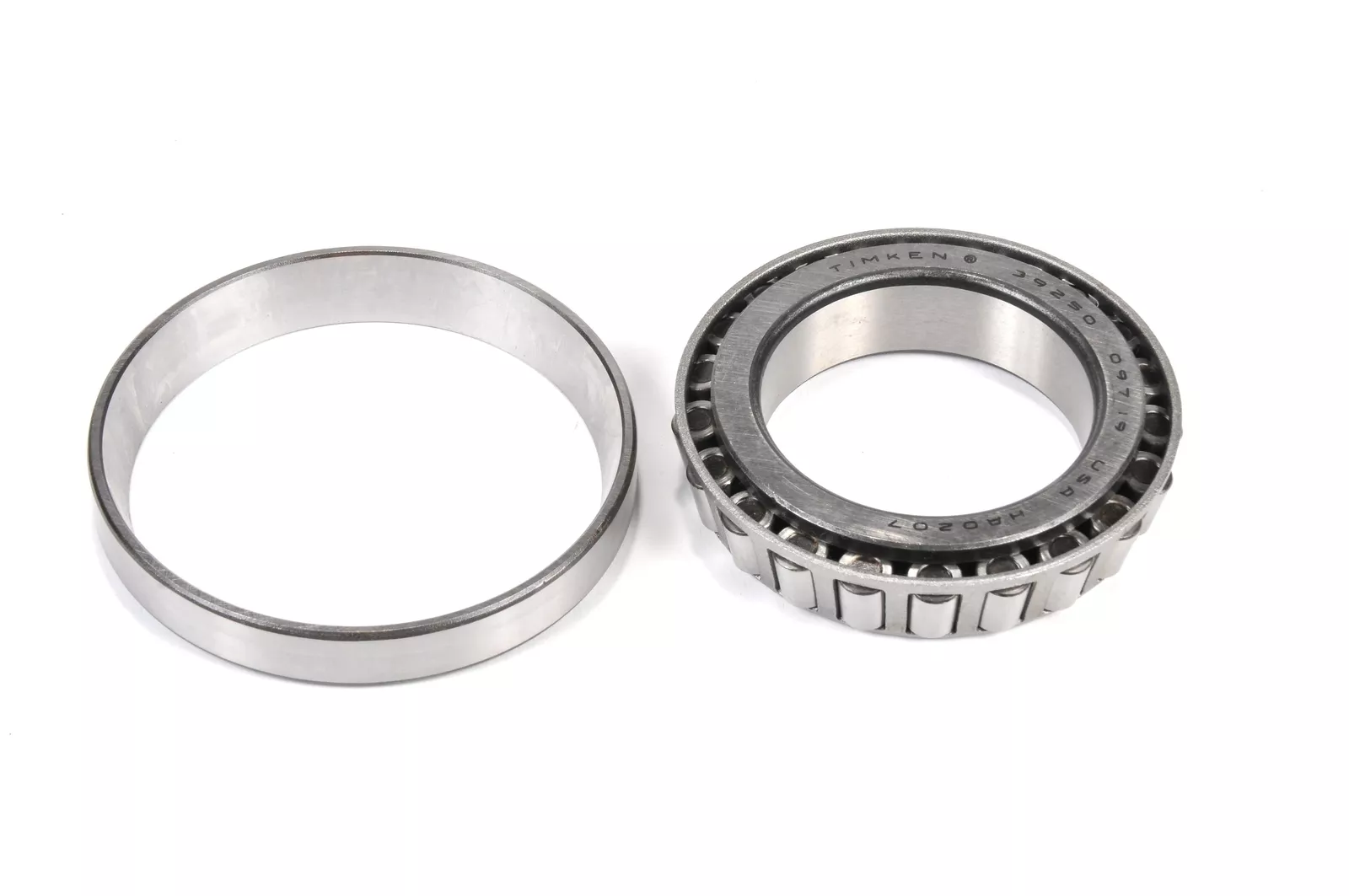

TIMKEN 39250/39412轴承尺寸、参数、图纸、互换、价格
3
9
2
5
0
/
3
9
4
1
2
3：25º30' < 锥角 < 27º
92：内径范围：1-2 in
50：部件代号，50表示内圈，内圈基本代号：39250
/：分隔符
3：25º30' < 锥角 < 27º
94：内径范围：1-2 in
12：部件代号，12表示内圈，内圈基本代号：39412
3：
25º30' < 锥角 < 27º
92：
内径范围：1-2 in
50：
部件代号，50表示内圈，内圈基本代号：39250
/：
分隔符
3：
25º30' < 锥角 < 27º
94：
内径范围：1-2 in
12：
部件代号，12表示内圈，内圈基本代号：39412
| 技术规格 | |
| 系列 | 39000 |
| 锥体零件号 | 39250 |
| 外圈零件号 | 39412 |
| 设计单元 | 英制 |
| 轴承净重 |
1.5 lb 0.70 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 1/2 in 63.500 mm |
| D - 外圈外径 |
4.125 in 104.775 mm |
| B - 锥体宽度 |
0.8661 in 21.999 mm |
| C - 外圈宽度 |
0.6250 in 15.875 mm |
| T - 轴承宽度 |
0.8438 in 21.433 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.08 in 2 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.08 in 2.03 mm |
| da - 锥体正面背衬直径 |
2.76 in 70 mm |
| db - 锥体背面背衬直径 |
2.87 in 73 mm |
| Da - 外圈正面背衬直径 |
3.96 in 100.10 mm |
| Db - 外圈背面背衬直径 |
3.78 in 96.01 mm |
| Ab - 保持架锥体正面游隙 |
0.12 in 3 mm |
| Aa - 保持架锥体背面游隙 |
0.05 in 1.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.06 in -1.5 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
6680 lbf 29700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
25800 lbf 115000 N |
| C₀ - 静态径向载荷额定值 |
27000 lbf 120000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
4440 lbf 19700 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.51 |
| e - ISO标准系数ˡ⁸ˡ | 0.39 |
| Y - ISO标准系数ˡ⁹ˡ | 1.55 |
| G₁ - 发热系数（滚子滚道） | 51.7 |
| G₂ - 发热系数（挡边-滚子端） | 19.5 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0947 |
