NSK 70BNR10XTV1VDBBCA-01 MTEX Q轴承尺寸、参数、图纸、互换、价格

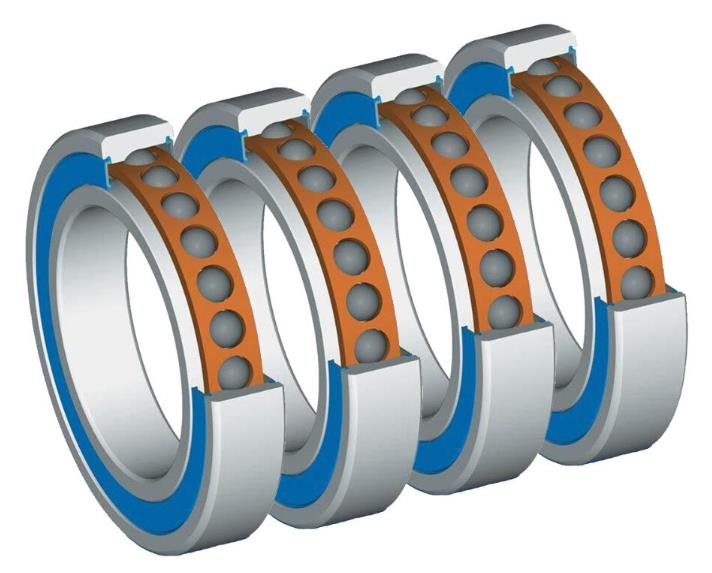

NSK 70BNR10XTV1VDBBCA-01 MTEX Q轴承
更新日期：2025-01-10 11:32:24
市场价：￥17247.11元
销售价：电话咨询
库存：9套
NSK 70BNR10XTV1VDBBCA-01 MTEX Q轴承属于NSK 70轴承系列，其内径为70.00mm，外径为110.00mm，厚度为20.00mm。
后缀列表：【BNR：接触角 18°】【10：尺寸系列：10系列】【X：滚动体是 Si3N4陶瓷材质，内外圈是 SHX高速耐热钢材质】【T：外圈引导酚醛树脂保持架或聚酰胺树脂保持架】【V1V：两侧带非接触式橡胶密封件】【DBB：四列串联背对背（ <<>>）配对】【CA-：特殊轴向游隙】【01：未知特殊情况】【-MTE：高速主轴轴承用润滑脂，推荐使用温度 -20~130℃】【X：油脂填充量代号，约填充空间容积的 15%】【-Q：商业包装，金色纸盒不覆膜单个或成对包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
0
B
N
R
1
0
X
T
V
1
V
D
B
B
C
A
-
0
1
-
M
T
E
X
-
Q
70：高速角接触球轴承，轴承内径：70mm
BNR：接触角 18°
10：尺寸系列：10系列
X：滚动体是 Si3N4陶瓷材质，内外圈是 SHX高速耐热钢材质
T：外圈引导酚醛树脂保持架或聚酰胺树脂保持架
V1V：两侧带非接触式橡胶密封件
DBB：四列串联背对背（ <<>>）配对
CA-：特殊轴向游隙
01：未知特殊情况
-MTE：高速主轴轴承用润滑脂，推荐使用温度 -20~130℃
X：油脂填充量代号，约填充空间容积的 15%
-Q：商业包装，金色纸盒不覆膜单个或成对包装
70：
高速角接触球轴承，轴承内径：70mm
BNR：
接触角 18°
10：
尺寸系列：10系列
X：
滚动体是 Si3N4陶瓷材质，内外圈是 SHX高速耐热钢材质
T：
外圈引导酚醛树脂保持架或聚酰胺树脂保持架
V1V：
两侧带非接触式橡胶密封件
DBB：
四列串联背对背（ <<>>）配对
CA-：
特殊轴向游隙
01：
未知特殊情况
-MTE：
高速主轴轴承用润滑脂，推荐使用温度 -20~130℃
X：
油脂填充量代号，约填充空间容积的 15%
-Q：
商业包装，金色纸盒不覆膜单个或成对包装
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 70 |
| 外径 | D | 110 |
| 厚度 | B | 20 |
| 作用点位置 | a | 24.5 |
| C | 25 | |
| BN | 4 | |
| SN | 11.6 | |
| r1 min | 0.6 | |
| rmin | 1.1 | |
| da min | 77 | |
| Da max | 103 | |
| Db max | 105 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 22.3 |
| 基本额定静载荷 | Cor | 19.8 |
| 极限轴向载荷 | 18.8 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 23400 | |
| 油润滑 - 单列、无预紧 | 36700 | |
| 脂润滑 - 四列、0预紧 | 17550 | |
| 脂润滑 - 四列、0预紧（连续安全运行） | 13162.5 | |
| 油润滑 - 四列、0预紧 | 27525 | |
| 油润滑 - 四列、0预紧（连续安全运行） | 20643.75 | |
| 其他参数 | ||
| 接触角（度） | 18 | |
| 系数 | fo | 10.9 |
| 质量（参考值） | 0.605 | |
