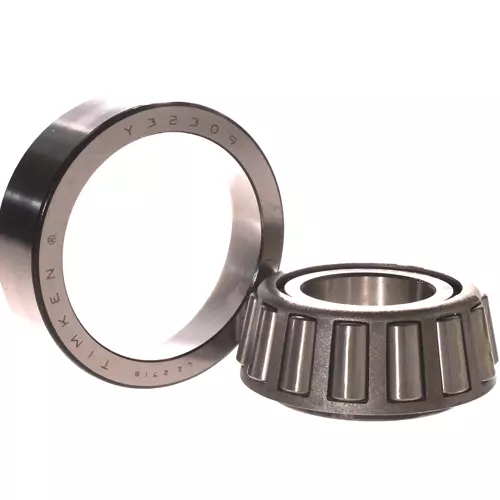

TIMKEN 32309B-9X070轴承尺寸、参数、图纸、互换、价格
3
2
3
0
9
B
-
9
X
0
7
0
3：圆锥滚子轴承
2：宽度系列：2系列
3：直径系列：3系列
09：内径：45 mm
B：外圈带法兰
-9：装配号
X0：X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
70：材料代码
3：
圆锥滚子轴承
2：
宽度系列：2系列
3：
直径系列：3系列
09：
内径：45 mm
B：
外圈带法兰
-9：
装配号
X0：
X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
70：
材料代码
| 技术规格 | |
| 系列 | 32309M |
| 锥体零件号 | X32309M |
| 外圈零件号 | Y32309M |
| 设计单元 | 公制 |
| 轴承净重 |
1.4 Kg 3 lb |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
45 mm 1.7717 in |
| D - 外圈外径 |
100 mm 3.937 in |
| B - 锥体宽度 |
36 mm 1.4173 in |
| C - 外圈宽度 |
30.000 mm 1.1811 in |
| T - 轴承宽度 |
38.250 mm 1.5059 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
2.030 mm 0.08 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.52 mm 0.06 in |
| da - 锥体正面背衬直径 |
54 mm 2.13 in |
| db - 锥体背面背衬直径 |
57 mm 2.24 in |
| Da - 外圈正面背衬直径 |
93.00 mm 3.68 in |
| Db - 外圈背面背衬直径 |
87.12 mm 3.43 in |
| Ab - 保持架锥体正面游隙 |
3.6 mm 0.14 in |
| Aa - 保持架锥体背面游隙 |
4.1 mm 0.16 in |
| a - 有效中心位置ˡ³ˡ |
-13.0 mm -0.51 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
47300 N 10600 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
183000 N 41000 lbf |
| C₀ - 静态径向载荷额定值 |
171000 N 38600 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
28000 N 6280 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.69 |
| e - ISO标准系数ˡ⁸ˡ | 0.35 |
| Y - ISO标准系数ˡ⁹ˡ | 1.74 |
| G₁ - 发热系数（滚子滚道） | 47.5 |
| G₂ - 发热系数（挡边-滚子端） | 14.2 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0891 |
