TIMKEN 32209-92KA1轴承尺寸、参数、图纸、互换、价格
3
2
2
0
9
-
9
2
K
A
1

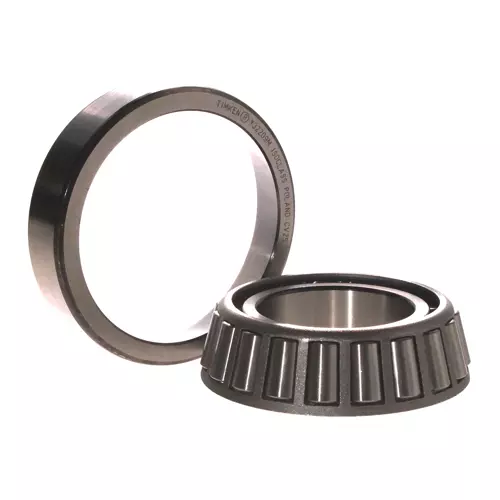

3：圆锥滚子轴承
2：宽度系列：2系列
2：直径系列：2系列
09：内径：45 mm
-9：装配号
2K：2：TIMKEN轴承代码，K：普通精度等级
A1：材料代码
3：
圆锥滚子轴承
2：
宽度系列：2系列
2：
直径系列：2系列
09：
内径：45 mm
-9：
装配号
2K：
2：TIMKEN轴承代码，K：普通精度等级
A1：
材料代码
| 技术规格 | |
| 系列 | 32209M |
| 锥体零件号 | X32209M |
| 外圈零件号 | Y32209M |
| 设计单元 | 公制 |
| 轴承净重 |
0.6 Kg 1.3 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 32209 |
| 尺寸规格 | |
| d - 内径 |
45 mm 1.7717 in |
| D - 外圈外径 |
85 mm 3.3465 in |
| B - 锥体宽度 |
23.000 mm 0.9055 in |
| C - 外圈宽度 |
19.000 mm 0.7480 in |
| T - 轴承宽度 |
24.750 mm 0.9744 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
1.520 mm 0.06 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.52 mm 0.06 in |
| da - 锥体正面背衬直径 |
51 mm 2.01 in |
| db - 锥体背面背衬直径 |
54 mm 2.13 in |
| Da - 外圈正面背衬直径 |
82.00 mm 3.23 in |
| Db - 外圈背面背衬直径 |
75.95 mm 2.99 in |
| Ab - 保持架锥体正面游隙 |
3 mm 0.12 in |
| Aa - 保持架锥体背面游隙 |
1.3 mm 0.05 in |
| a - 有效中心位置ˡ³ˡ |
-4.3 mm -0.17 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
26900 N 6050 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
104000 N 23300 lbf |
| C₀ - 静态径向载荷额定值 |
98700 N 22200 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
18700 N 4190 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.44 |
| e - ISO标准系数ˡ⁸ˡ | 0.4 |
| Y - ISO标准系数ˡ⁹ˡ | 1.48 |
| G₁ - 发热系数（滚子滚道） | 30.5 |
| G₂ - 发热系数（挡边-滚子端） | 13.8 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0809 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 32209轴承 | ￥52.2元 | - | 177 |
| TIMKEN 32209M-90KM1轴承 | ￥58元 | - | 2186 |
| TIMKEN 32209 M轴承 | ￥58元 | - | 50 |
| TIMKEN 32209M-90KM2轴承 | ￥67.28元 | - | 628 |
