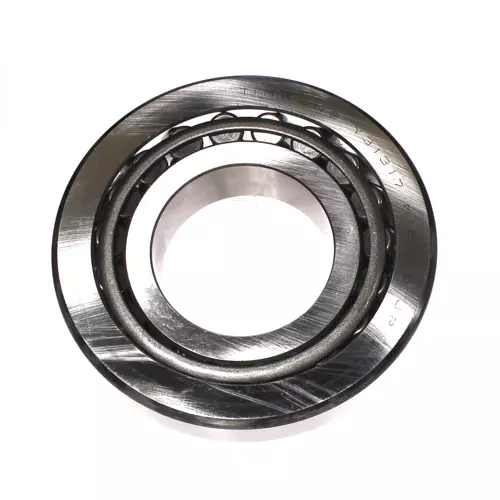

TIMKEN 31317-9X241轴承尺寸、参数、图纸、互换、价格
3
1
3
1
7
-
9
X
2
4
1
3：圆锥滚子轴承
1：宽度系列：1系列
3：直径系列：3系列
17：内径：85 mm
-9：装配号
X2：X：铁姆肯公司代码，2：ABMA英制公差精度 2级
41：材料代码
3：
圆锥滚子轴承
1：
宽度系列：1系列
3：
直径系列：3系列
17：
内径：85 mm
-9：
装配号
X2：
X：铁姆肯公司代码，2：ABMA英制公差精度 2级
41：
材料代码
| 技术规格 | |
| 系列 | 31317 |
| 锥体零件号 | X31317M |
| 外圈零件号 | Y31317M |
| 设计单元 | 公制 |
| 轴承净重 |
4.97 Kg 10.95 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 31317 |
| 尺寸规格 | |
| d - 内径 |
85 mm 3.3465 in |
| D - 外圈外径 |
180 mm 7.0866 in |
| B - 锥体宽度 |
41 mm 1.6142 in |
| C - 外圈宽度 |
28 mm 1.1024 in |
| T - 轴承宽度 |
44.5 mm 1.752 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
4 mm 0.16 in |
| r - 外圈背面倒角半径ˡ²ˡ |
3 mm 0.118 in |
| da - 锥体正面背衬直径 |
110 mm 4.33 in |
| db - 锥体背面背衬直径 |
120 mm 4.72 in |
| Da - 外圈正面背衬直径 |
169 mm 6.65 in |
| Db - 外圈背面背衬直径 |
154 mm 6.06 in |
| Ab - 保持架锥体正面游隙 |
5.6 mm 0.22 in |
| Aa - 保持架锥体背面游隙 |
8.1 mm 0.32 in |
| a - 有效中心位置ˡ³ˡ |
11.9 mm 0.47 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
79900 N 18000 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
308000 N 69300 lbf |
| C₀ - 静态径向载荷额定值 |
366000 N 82300 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
113000 N 25400 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 0.71 |
| e - ISO标准系数ˡ⁸ˡ | 0.83 |
| Y - ISO标准系数ˡ⁹ˡ | 0.73 |
| G₁ - 发热系数（滚子滚道） | 145.7 |
| G₂ - 发热系数（挡边-滚子端） | 31.3 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.109 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 31317轴承 | ￥702.96元 | - | 60 |
