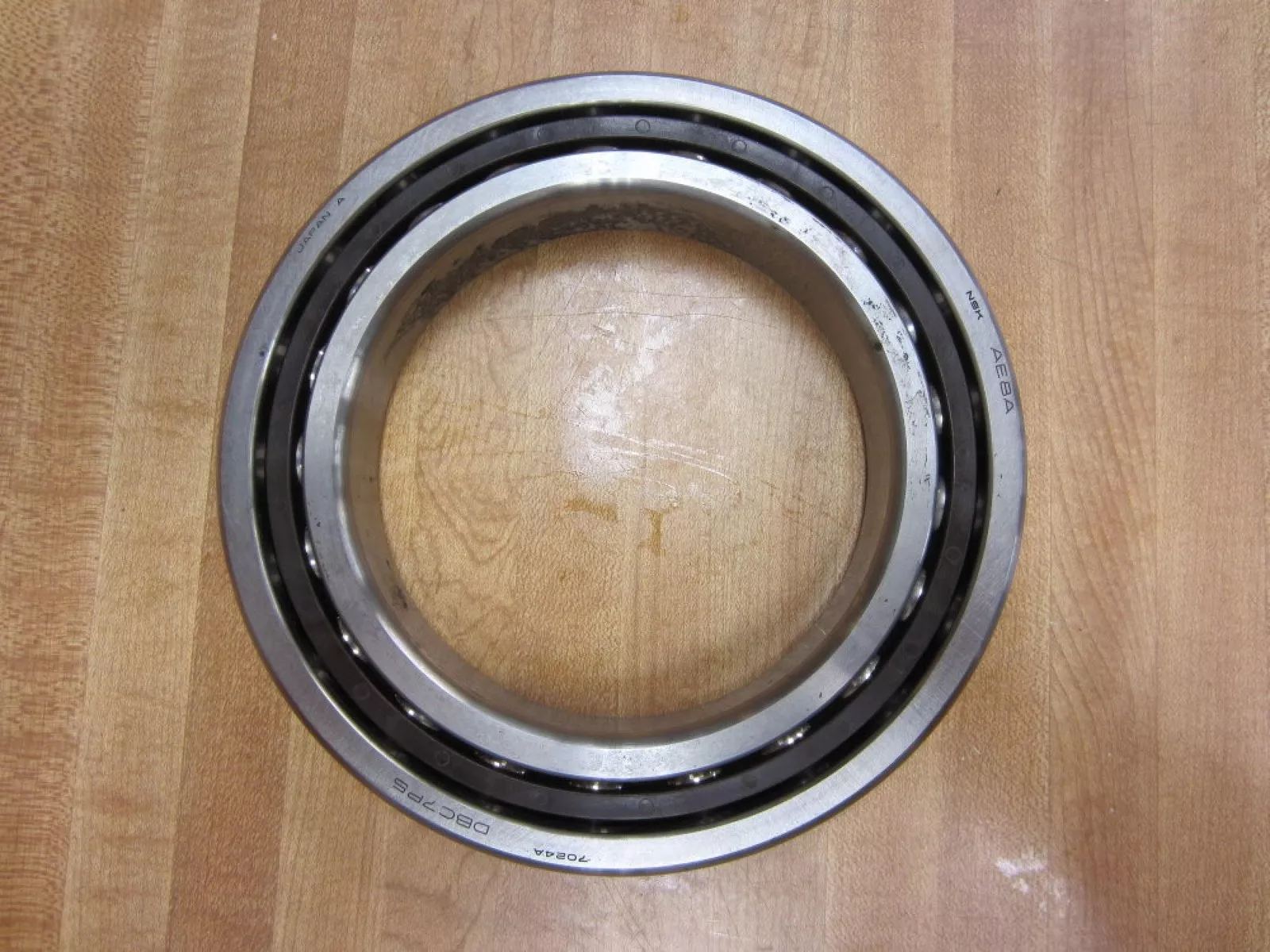

NSK 7024ATDBDC7P4轴承尺寸、参数、图纸、互换、价格
NSK 7024ATDBDC7P4轴承
更新日期：2025-01-10 19:58:22
市场价：￥5247.35元
销售价：电话咨询
库存：2套
NSK 7024ATDBDC7P4轴承属于NSK 7024轴承系列，其内径为120.00mm，外径为180.00mm，厚度为28.00mm。
后缀列表：【A：接触角 30°】【T：外圈引导酚醛树脂保持架或聚酰胺树脂保持架】【DBD：三列背对背加串联（<>>）配对】【C7：轻预紧】【P4：ISO 4级精度】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
0
2
4
A
T
D
B
D
C
7
P
4
7：角接触球轴承
0：尺寸系列：10系列
24：内径代号，内径：120 mm
A：接触角 30°
T：外圈引导酚醛树脂保持架或聚酰胺树脂保持架
DBD：三列背对背加串联（<>>）配对
C7：轻预紧
P4：ISO 4级精度
7：
角接触球轴承
0：
尺寸系列：10系列
24：
内径代号，内径：120 mm
A：
接触角 30°
T：
外圈引导酚醛树脂保持架或聚酰胺树脂保持架
DBD：
三列背对背加串联（<>>）配对
C7：
轻预紧
P4：
ISO 4级精度
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 120 |
| 外径 | D | 180 |
| 厚度 | B | 28 |
| 作用点位置 | a | 57.3 |
| rmin | 2 | |
| r1 min | 1 | |
| da min | 130 | |
| Da max | 170 | |
| Db max | 174 | |
| ra max | 2 | |
| rb max | 1 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 107 |
| 基本额定静载荷 | Cor | 107 |
| 极限轴向载荷 | 67.5 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 5000 | |
| 油润滑 - 单列、无预紧 | 6700 | |
| 脂润滑 - 三列、L预紧 | 3750 | |
| 脂润滑 - 三列、L预紧（连续安全运行） | 2812.5 | |
| 油润滑 - 三列、L预紧 | 5025 | |
| 油润滑 - 三列、L预紧（连续安全运行） | 3768.75 | |
| 其他参数 | ||
| 接触角（度） | 30 | |
| 系数 | fo | - |
| 质量（参考值） | 2.12 | |
| 计算结果 | ||
| 预紧力（N） | 1957.04 N | |
| 轴向刚度（N/μm） | 720.76 N/μm | |
| 径向刚度（N/μm） | 1009.064 N/μm | |
| 测量轴向游隙（μm） | -15μm | |
