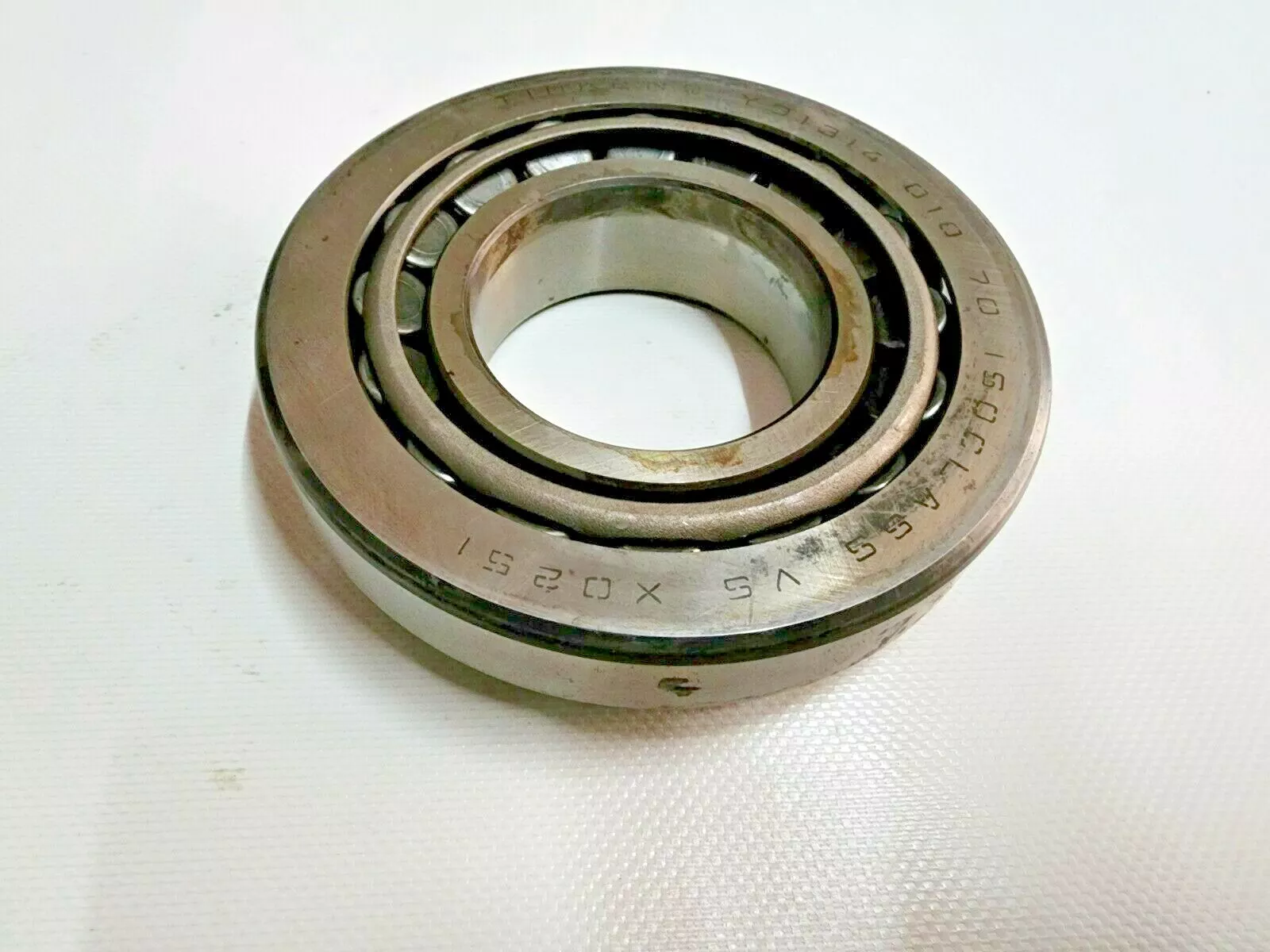

TIMKEN 31314M轴承尺寸、参数、图纸、互换、价格
3
1
3
1
4
M
3：圆锥滚子轴承
1：宽度系列：1系列
3：直径系列：3系列
14：内径：70 mm
M：穿透硬化钢材质
3：
圆锥滚子轴承
1：
宽度系列：1系列
3：
直径系列：3系列
14：
内径：70 mm
M：
穿透硬化钢材质
| 技术规格 | |
| 系列 | 31314M |
| 锥体零件号 | X31314M |
| 外圈零件号 | Y31314M |
| 设计单元 | 公制 |
| 轴承净重 |
2.9 Kg 6.5 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 31314 |
| 尺寸规格 | |
| d - 内径 |
70 mm 2.7559 in |
| D - 外圈外径 |
150 mm 5.9055 in |
| B - 锥体宽度 |
35.000 mm 1.3780 in |
| C - 外圈宽度 |
25.000 mm 0.9843 in |
| T - 轴承宽度 |
38.000 mm 1.4961 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
3.05 mm 0.12 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.54 mm 0.1 in |
| da - 锥体正面背衬直径 |
85 mm 3.35 in |
| db - 锥体背面背衬直径 |
101 mm 3.98 in |
| Da - 外圈正面背衬直径 |
141.99 mm 5.59 in |
| Db - 外圈背面背衬直径 |
129.03 mm 5.08 in |
| Ab - 保持架锥体正面游隙 |
5.3 mm 0.21 in |
| Aa - 保持架锥体背面游隙 |
5.3 mm 0.21 in |
| a - 有效中心位置ˡ³ˡ |
9.1 mm 0.36 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
65500 N 14700 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
252000 N 56800 lbf |
| C₀ - 静态径向载荷额定值 |
235000 N 52900 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
92500 N 20800 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 0.71 |
| e - ISO标准系数ˡ⁸ˡ | 0.83 |
| Y - ISO标准系数ˡ⁹ˡ | 0.73 |
| G₁ - 发热系数（滚子滚道） | 75.8 |
| G₂ - 发热系数（挡边-滚子端） | 29.5 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0873 |
