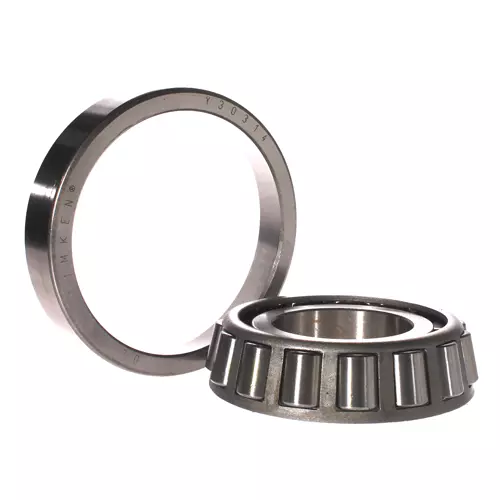

TIMKEN 30314-9X060轴承尺寸、参数、图纸、互换、价格
3
0
3
1
4
-
9
X
0
6
0
3：圆锥滚子轴承
0：宽度系列：0系列
3：直径系列：3系列
14：内径：70 mm
-9：装配号
X0：X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
60：材料代码
3：
圆锥滚子轴承
0：
宽度系列：0系列
3：
直径系列：3系列
14：
内径：70 mm
-9：
装配号
X0：
X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
60：
材料代码
| 技术规格 | |
| 系列 | 30314M |
| 锥体零件号 | X30314M |
| 外圈零件号 | Y30314M |
| 设计单元 | 公制 |
| 轴承净重 |
3 Kg 6.6 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 30314 |
| 尺寸规格 | |
| d - 内径 |
70 mm 2.7559 in |
| D - 外圈外径 |
150 mm 5.9055 in |
| B - 锥体宽度 |
35.000 mm 1.3780 in |
| C - 外圈宽度 |
30.000 mm 1.1811 in |
| T - 轴承宽度 |
38.000 mm 1.4961 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
3.05 mm 0.12 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.54 mm 0.1 in |
| da - 锥体正面背衬直径 |
83 mm 3.27 in |
| db - 锥体背面背衬直径 |
88 mm 3.46 in |
| Da - 外圈正面背衬直径 |
139.95 mm 5.51 in |
| Db - 外圈背面背衬直径 |
134.87 mm 5.31 in |
| Ab - 保持架锥体正面游隙 |
5.8 mm 0.23 in |
| Aa - 保持架锥体背面游隙 |
2.3 mm 0.09 in |
| a - 有效中心位置ˡ³ˡ |
-8.1 mm -0.32 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
65100 N 14600 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
251000 N 56500 lbf |
| C₀ - 静态径向载荷额定值 |
276000 N 62000 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
38500 N 8650 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.69 |
| e - ISO标准系数ˡ⁸ˡ | 0.35 |
| Y - ISO标准系数ˡ⁹ˡ | 1.74 |
| G₁ - 发热系数（滚子滚道） | 102.4 |
| G₂ - 发热系数（挡边-滚子端） | 27.4 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0737 |
