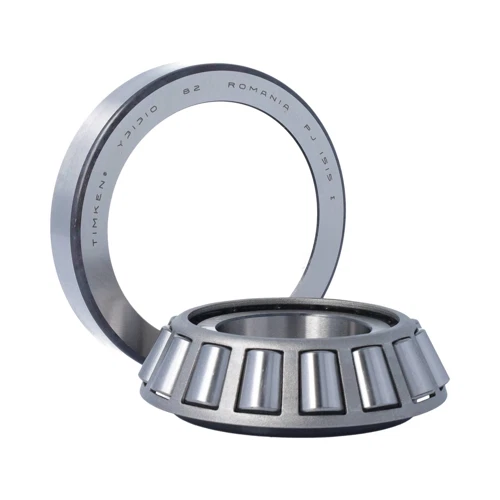

TIMKEN 31310-9X070轴承尺寸、参数、图纸、互换、价格
3
1
3
1
0
-
9
X
0
7
0
3：圆锥滚子轴承
1：宽度系列：1系列
3：直径系列：3系列
10：内径：50 mm
-9：装配号
X0：X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
70：材料代码
3：
圆锥滚子轴承
1：
宽度系列：1系列
3：
直径系列：3系列
10：
内径：50 mm
-9：
装配号
X0：
X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
70：
材料代码
| 技术规格 | |
| 系列 | 31310M |
| 锥体零件号 | X31310M |
| 外圈零件号 | Y31310M |
| 设计单元 | 公制 |
| 轴承净重 |
1.2 Kg 2.70 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 31310 |
| 尺寸规格 | |
| d - 内径 |
50 mm 1.9685 in |
| D - 外圈外径 |
110 mm 4.3307 in |
| B - 锥体宽度 |
27.000 mm 1.0630 in |
| C - 外圈宽度 |
19.000 mm 0.7480 in |
| T - 轴承宽度 |
29.250 mm 1.1516 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
2.54 mm 0.1 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.03 mm 0.08 in |
| da - 锥体正面背衬直径 |
63 mm 2.48 in |
| db - 锥体背面背衬直径 |
75 mm 2.95 in |
| Da - 外圈正面背衬直径 |
104.40 mm 4.12 in |
| Db - 外圈背面背衬直径 |
92.96 mm 3.66 in |
| Ab - 保持架锥体正面游隙 |
4.6 mm 0.18 in |
| Aa - 保持架锥体背面游隙 |
4.3 mm 0.17 in |
| a - 有效中心位置ˡ³ˡ |
5.6 mm 0.22 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
38200 N 8590 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
147000 N 33100 lbf |
| C₀ - 静态径向载荷额定值 |
132000 N 29700 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
54000 N 12100 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 0.71 |
| e - ISO标准系数ˡ⁸ˡ | 0.83 |
| Y - ISO标准系数ˡ⁹ˡ | 0.73 |
| G₁ - 发热系数（滚子滚道） | 37.1 |
| G₂ - 发热系数（挡边-滚子端） | 14.7 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.069 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 31310轴承 | ￥124.12元 | - | 138 |
| TIMKEN 31310M-90KM2轴承 | ￥135.72元 | - | 496 |
| TIMKEN 31310-90KA4轴承 | ￥135.72元 | - | 2267 |
| TIMKEN 31310DF-90KA2轴承 | ￥814.32元 | - | 3 |
