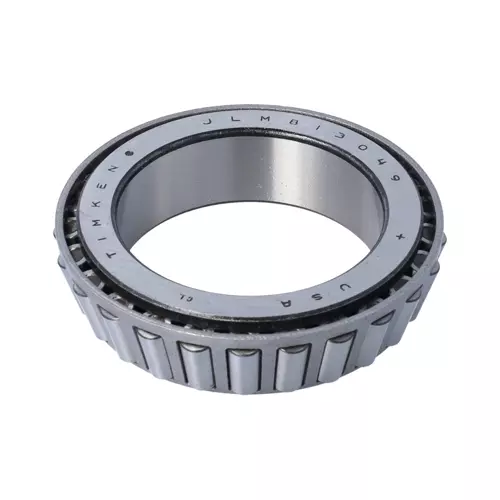

TIMKEN JLM813049-90N01轴承尺寸、参数、图纸、互换、价格
J
L
M
8
1
3
0
4
9
-
9
0
N
0
1
J：J 系列，公制尺寸圆锥滚子轴承
LM：轻中型承载
8：36º < 锥角 < 45º
130：内径范围：3-4 in
49：部件代号，49表示内圈，内圈基本代号：813049
-9：装配号
0N：0：铁姆肯公司代码，N：未知精度等级
01：材料代码，代号：01
J：
J 系列，公制尺寸圆锥滚子轴承
LM：
轻中型承载
8：
36º < 锥角 < 45º
130：
内径范围：3-4 in
49：
部件代号，49表示内圈，内圈基本代号：813049
-9：
装配号
0N：
0：铁姆肯公司代码，N：未知精度等级
01：
材料代码，代号：01
| 技术规格 | |
| 系列 | LM813000 |
| 锥体零件号 | JLM813049 |
| 设计单元 | 公制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
199000 N 44800 lbf |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
51700 N 11600 lbf |
| 完整的Timken零件号 | LM813000 |
| 尺寸规格 | |
| d - 锥体孔径 |
70 mm 2.7559 in |
| B - 锥体宽度 |
25.000 mm 0.9843 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
1.020 mm 0.040 in |
| da - 锥体正面背衬直径 |
77 mm 3.03 in |
| db - 锥体背面背衬直径 |
78 mm 3.07 in |
| Ab - 保持架锥体正面游隙 |
3.3 mm 0.13 in |
| Aa - 保持架锥体背面游隙 |
1.3 mm 0.05 in |
| a - 有效中心位置ˡ⁴ˡ |
0.3 mm 0.01 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
29700 N 6680 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
115000 N 25700 lbf |
| C₀ - 静态径向载荷额定值 |
168000 N 37800 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
24800 N 5570 lbf |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.2 |
| G₁ - 发热系数（滚子滚道） | 73.5 |
| G₂ - 发热系数（挡边-滚子端） | 26.3 |
| Cg - 几何因子ˡ⁹ˡ | 0.115 |
