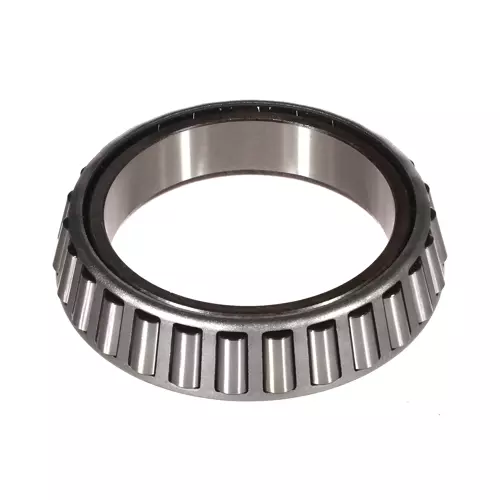

TIMKEN 27695-99402轴承尺寸、参数、图纸、互换、价格
2
7
6
9
5
-
9
9
4
0
2
2：24º < 锥角 < 25º30'
76：内径范围：1-2 in
95：部件代号，95表示内圈，内圈基本代号：27695
-9：装配号
94：9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
02：材料代码，代号：02
2：
24º < 锥角 < 25º30'
76：
内径范围：1-2 in
95：
部件代号，95表示内圈，内圈基本代号：27695
-9：
装配号
94：
9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
02：
材料代码，代号：02
| 技术规格 | |
| 系列 | 27600 |
| 锥体零件号 | 27695 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
45900 lbf 204000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
11900 lbf 52900 N |
| 尺寸规格 | |
| d - 锥体孔径 |
3.3455 in 84.976 mm |
| B - 锥体宽度 |
1.0000 in 25.400 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.2 in 5.1 mm |
| da - 锥体正面背衬直径 |
3.58 in 91 mm |
| db - 锥体背面背衬直径 |
3.94 in 100 mm |
| Ab - 保持架锥体正面游隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面游隙 |
0.05 in 1.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
0.02 in 0.5 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
6830 lbf 30400 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
26300 lbf 117000 N |
| C₀ - 静态径向载荷额定值 |
39900 lbf 178000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
4860 lbf 21600 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.4 |
| G₁ - 发热系数（滚子滚道） | 98.2 |
| G₂ - 发热系数（挡边-滚子端） | 41.8 |
| Cg - 几何因子ˡ⁹ˡ | 0.120 |
