NSK 75BNR10HTYNDBLP4Y Q轴承尺寸、参数、图纸、互换、价格

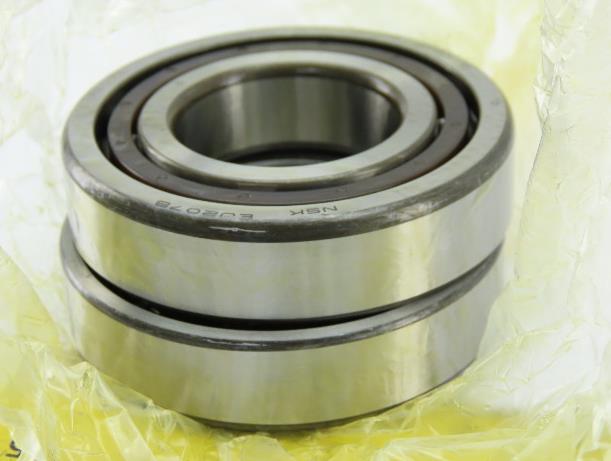

NSK 75BNR10HTYNDBLP4Y Q轴承
更新日期：2025-01-10 14:19:22
市场价：￥4412.8元
销售价：电话咨询
库存：1套
NSK 75BNR10HTYNDBLP4Y Q轴承属于NSK 75轴承系列，其内径为75.00mm，外径为115.00mm，厚度为20.00mm。
后缀列表：【BNR：接触角 18°】【10：尺寸系列：10系列】【H：滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢】【TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃】【DB：双列背对背（<>）配对】【L：轻预紧】【P4Y：特殊级精度，内圈内径、外圈外径尺寸差进行特殊管理，其他为ISO 4级】【-Q：商业包装，金色纸盒不覆膜单个或成对包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
5
B
N
R
1
0
H
T
Y
N
D
B
L
P
4
Y
-
Q
75：高速角接触球轴承，轴承内径：75mm
BNR：接触角 18°
10：尺寸系列：10系列
H：滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：双列背对背（<>）配对
L：轻预紧
P4Y：特殊级精度，内圈内径、外圈外径尺寸差进行特殊管理，其他为ISO 4级
-Q：商业包装，金色纸盒不覆膜单个或成对包装
75：
高速角接触球轴承，轴承内径：75mm
BNR：
接触角 18°
10：
尺寸系列：10系列
H：
滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：
双列背对背（<>）配对
L：
轻预紧
P4Y：
特殊级精度，内圈内径、外圈外径尺寸差进行特殊管理，其他为ISO 4级
-Q：
商业包装，金色纸盒不覆膜单个或成对包装
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 75 |
| 外径 | D | 115 |
| 厚度 | B | 20 |
| 作用点位置 | a | 25.3 |
| BN | 4 | |
| SN | 11.6 | |
| r1 min | 0.6 | |
| rmin | 1.1 | |
| da min | 82 | |
| Da max | 108 | |
| Db max | 110 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 22.6 |
| 基本额定静载荷 | Cor | 20.7 |
| 极限轴向载荷 | 19.7 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 19000 | |
| 油润滑 - 单列、无预紧 | 29500 | |
| 脂润滑 - 双列、L预紧 | 15200 | |
| 脂润滑 - 双列、L预紧（连续安全运行） | 11400 | |
| 油润滑 - 双列、L预紧 | 23600 | |
| 油润滑 - 双列、L预紧（连续安全运行） | 17700 | |
| 其他参数 | ||
| 接触角（度） | 18 | |
| 系数 | fo | 11 |
| 质量（参考值） | 0.638 | |
| 计算结果 | ||
| 预紧力（N） | 269 N | |
| 轴向刚度（N/μm） | 112 N/μm | |
| 径向刚度（N/μm） | 672 N/μm | |
| 测量轴向游隙（μm） | -10μm | |
