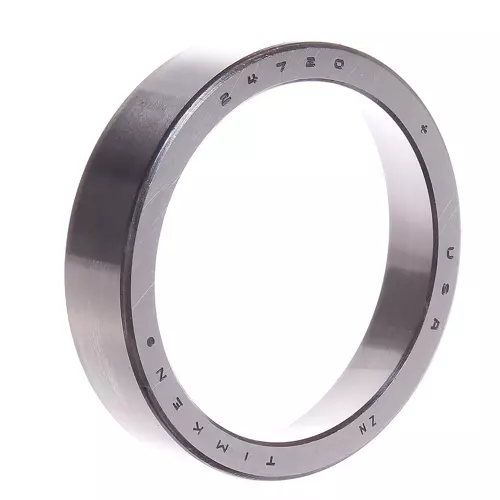

TIMKEN 24720D轴承尺寸、参数、图纸、互换、价格
2
4
7
2
0
D
2：24º < 锥角 < 25º30'
47：内径范围：1-2 in
20：部件代号，20表示内圈，内圈基本代号：24720
D：尺寸与基本零件号不同，不可互换
2：
24º < 锥角 < 25º30'
47：
内径范围：1-2 in
20：
部件代号，20表示内圈，内圈基本代号：24720
D：
尺寸与基本零件号不同，不可互换
| 技术规格 | |
| 系列 | 24700 |
| 外圈零件号 | 24720 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
3 in 76.2 mm |
| C - 外圈宽度 |
0.6875 in 17.463 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.03 in 0.76 mm |
| Da - 外圈正面背衬直径 |
2.87 in 71.90 mm |
| Db - 外圈背面背衬直径 |
2.68 in 68.07 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.39 |
| Y - ISO标准系数ˡ³ˡ | 1.53 |
| Cg - 几何因子ˡ⁴ˡ | 0.0767 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 24720D-20081轴承 | ￥415.28元 | - | 32 |
